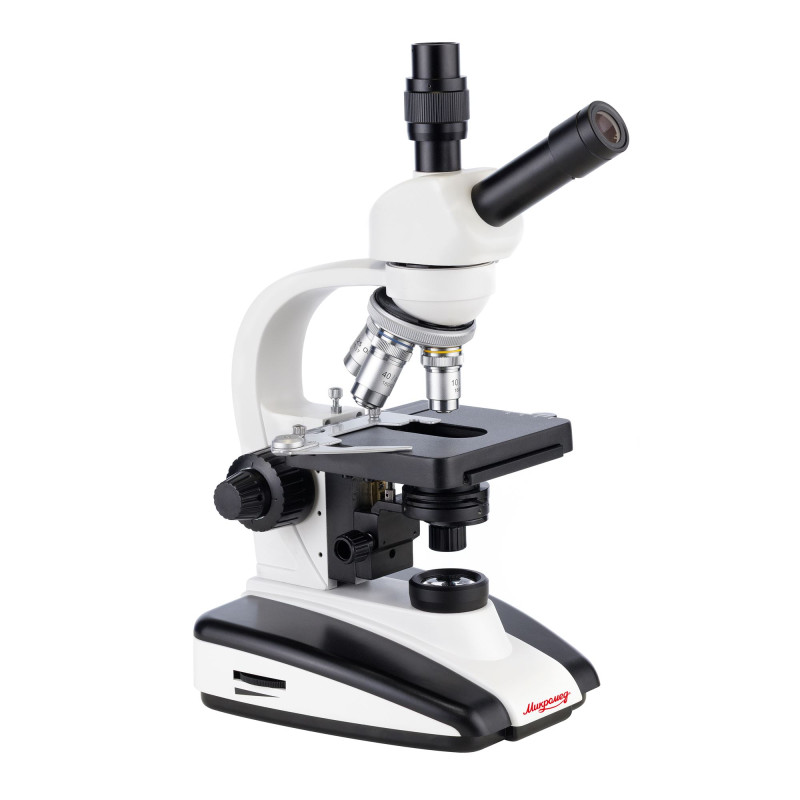

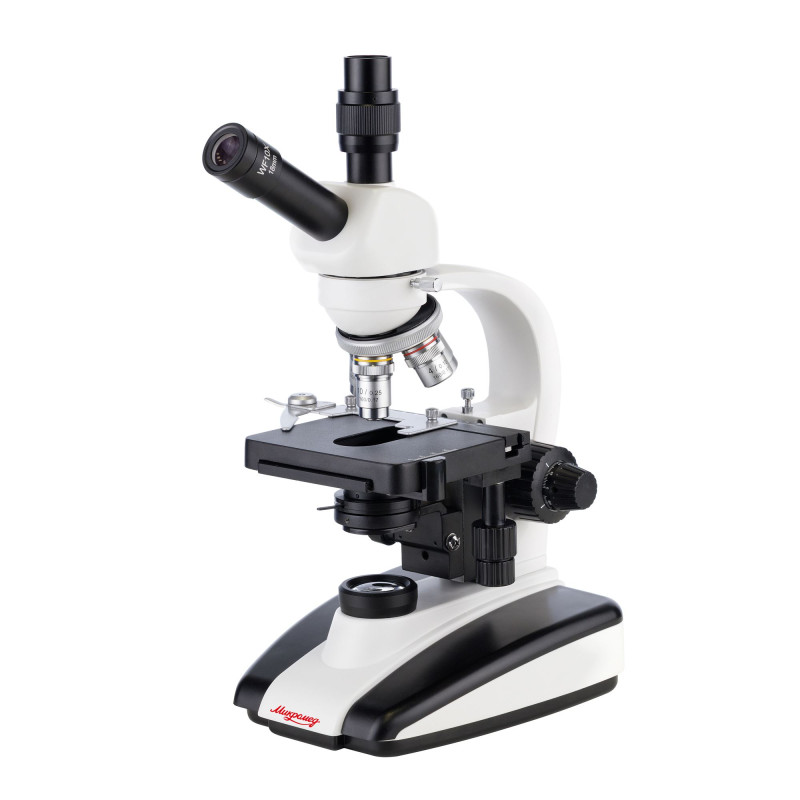

Микроскоп биологический Микромед 1 МК монокулярный

Области применения

Микроскоп используется для изучения окрашенных и неокрашенных биологических объектов в виде мазков и срезов. Микроскоп применяется в медицине, ботанике, фармацевтической промышленности, службах охраны окружающей среды, криминалистике. Микроскоп используется в научных целях, для лабораторной диагностики и в учебном процессе.

Оптическая система

Оптическая система микроскопа рассчитана на 160 мм и включает в себя визуальную насадку с окулярным тубусом и каналом визуализации, объективы на револьверном устройстве, коллектор со светодиодом и конденсор Аббе с апертурной диафрагмой и держателем фильтров.

Улучшенные объективы

В комплект микроскопа входят объективы с ахроматической коррекцией 4x/0.10, 10x/0.25, 40x/0.65 и иммерсионный объектив 100x/1.25 oil. Улучшенная оптическая схема и новые стекла позволяют создавать резкое изображение по всему полю зрения. Хроматические аберрации объективов исправлены для синей и красной областей, допуск осевого смещения фокусных расстояний находится в пределах 2δ. Объективы предназначены для работы со стандартными предметными стеклами 0.17 мм, парфокальная высота составляет 45 мм. Дополнительно микроскоп может быть укомплектован объективами 60х/0.80 и 20х/0.45. Револьверное устройство рассчитано на 4 объектива, плавность его вращения обеспечивается шарикоподшипниками.

Визуальная насадка

Монокулярная визуальная насадка снабжена окулярным тубусом с эргономичным углом наклона 30⁰, за счет этого снижается утомляемость и нагрузка на шейный отдел наблюдателя. Дополнительный канал визуализации с тубусом позволяет устанавливать камеру и выводить данные на внешнее устройство, не прерывая наблюдений в окуляр. Световой поток распределяется между окуляром и тубусом камеры в соотношении 80/20.

Два стандарта установки камеры

С микроскопом в стандартной комплектации могут применяться камеры с установочным диаметром 23.2 мм и камеры C-mount. Тубус визуализации предназначен для камер 23.2 мм. Подвижка вдоль оптической оси позволяет настроить точное соответствие фокусировки оптического и цифрового изображения. Тубус может быть снят и заменен на оптический адаптер C-mount, входящий в комплект микроскопа. Адаптер также снабжен подвижкой для фокусировки. Увеличение адаптера составляет 0.5х, что позволяет без потерь информации применять камеры с диагональю сенсора в пределах от 2/3 до 1/3 дюйма.

Конденсорный осветитель

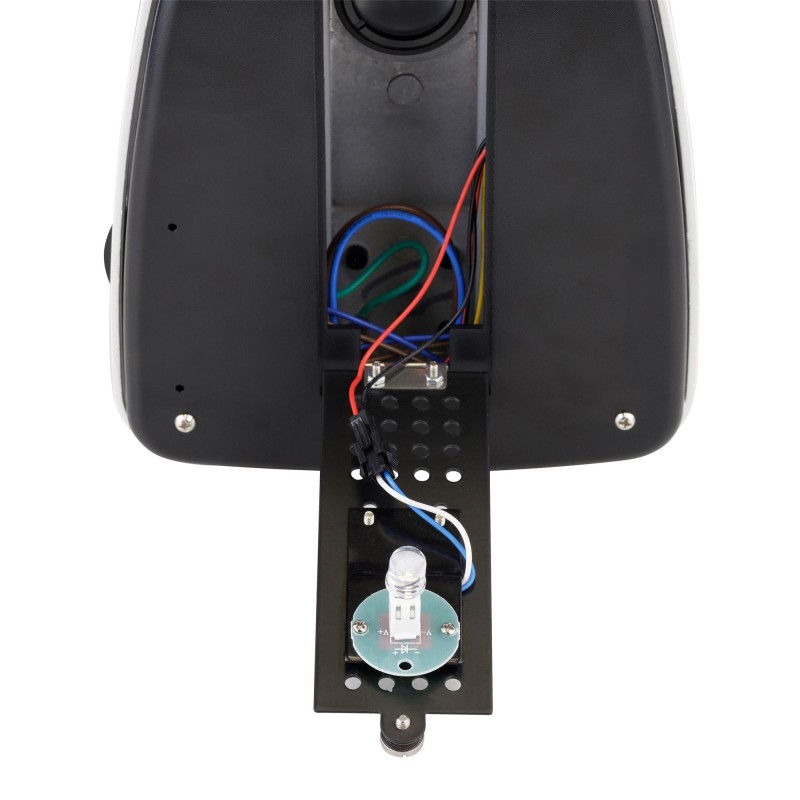

Осветитель светлого поля состоит из конденсора Аббе с N.A.=1.25 с регулируемой апертурной ирисовой диафрагмой и коллектора со светодиодом 2Вт белого спектра 6000 - 6500°К. Для настройки освещения конденсор установлен на кронштейне с подвижкой по оптической оси в пределах 10 мм. Конденсор оснащен поворотным держателем для стандартных светофильтров Ø32 мм. Для питания осветителя предназначен блок постоянного тока, встроенный в основание микроскопа и подключаемый к электросети 100 – 240В.

Фокусировка микроскопа

Фокусировка осуществляется перемещением предметного столика по высоте. Механизм имеет коаксиальный привод грубой и тонкой фокусировки и оснащен демпфированной направляющей, что позволяет исключить люфты и рывки при движении предметного столика. Диапазон хода фокусировки составляет 12 мм. Цена деления шкалы тонкой фокусировки 2 мкм.

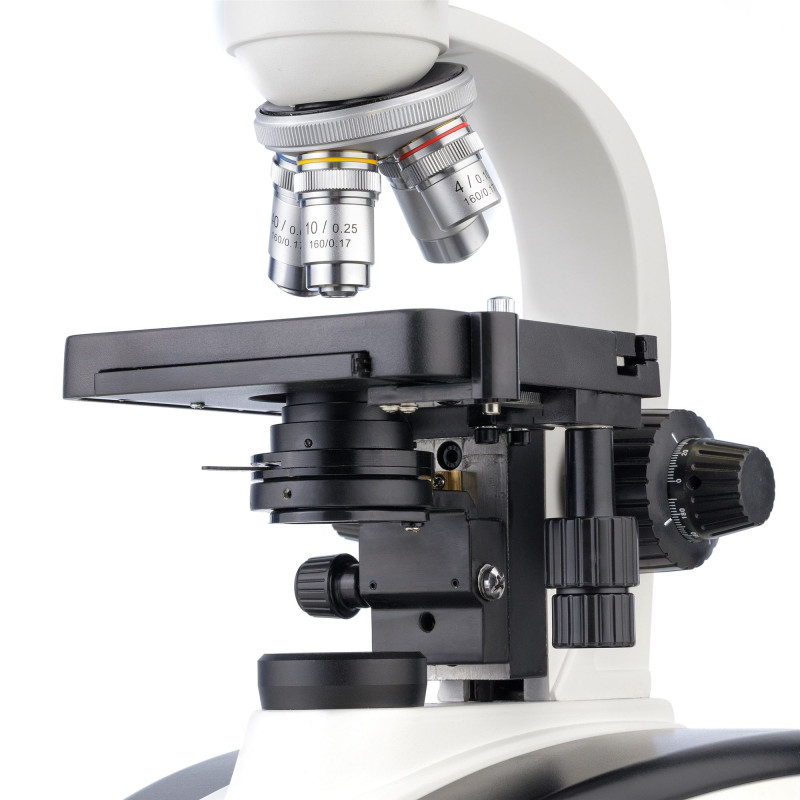

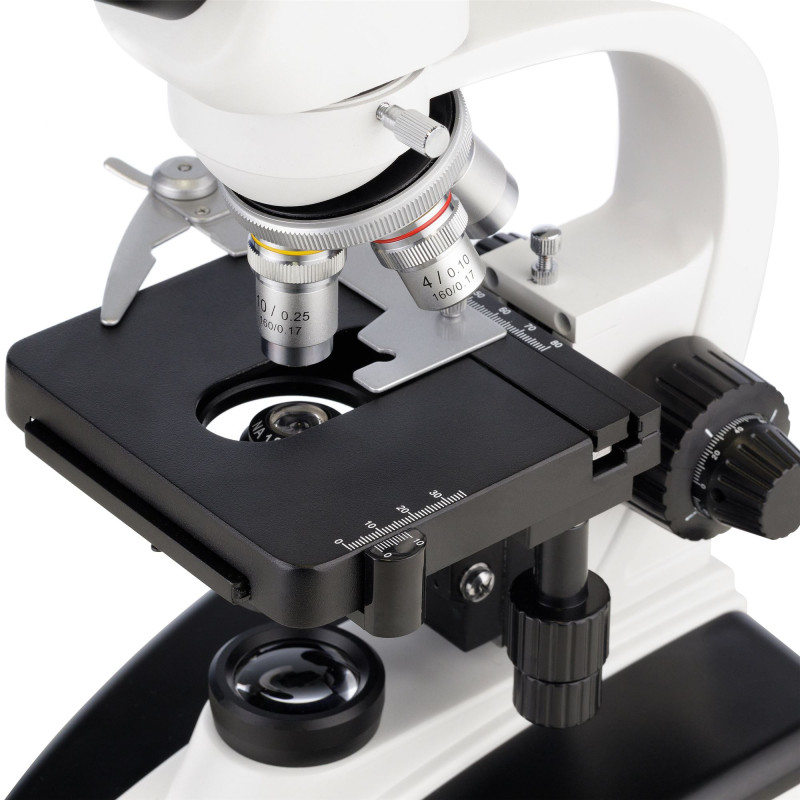

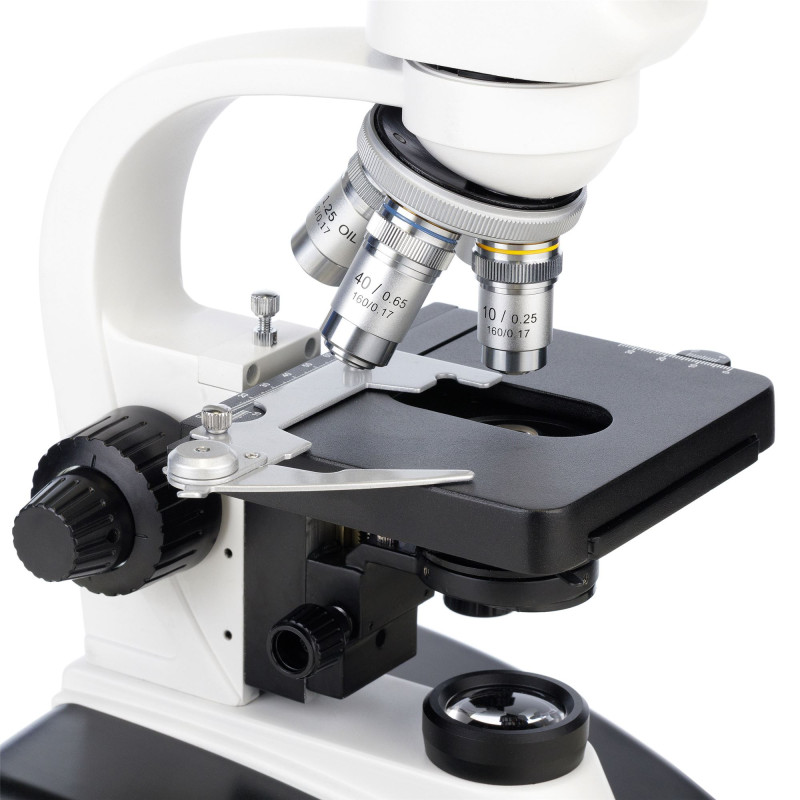

Предметный столик

Предметный столик микроскопа размером 125 х 115 мм имеет двухслойную конструкцию и обеспечивает перемещение образца по направлениям X - Y в диапазоне 70 - 30 мм.

Перемещение по обеим координатам обеспечивается демпфированными зубчато-реечными механизмами и управляется с помощью коаксиальных рукояток под правую руку. Для контроля перемещения образца столик оборудован шкалами с ценой деления 1 мм, нониусы увеличивают точность позиционирования до 0.1 мм. Предметный столик комплектуется усовершенствованным держателем препарата съемной конструкции.

Металлическая конструкция

Полностью металлическая конструкция микроскопа гарантирует надежность, стабильность и точность настроек. Основание, штатив и предметный столик из алюминиевого сплава, зубчатые рейки, колеса и направляющие из стали и латуни. На основание и штатив нанесено покрытие с антистатическими свойствами.

Особенности:

Руководство по эксплуатации микроскопа Микромед 1 МК монокулярный в формате PDF на русском языке можно скачать здесь.

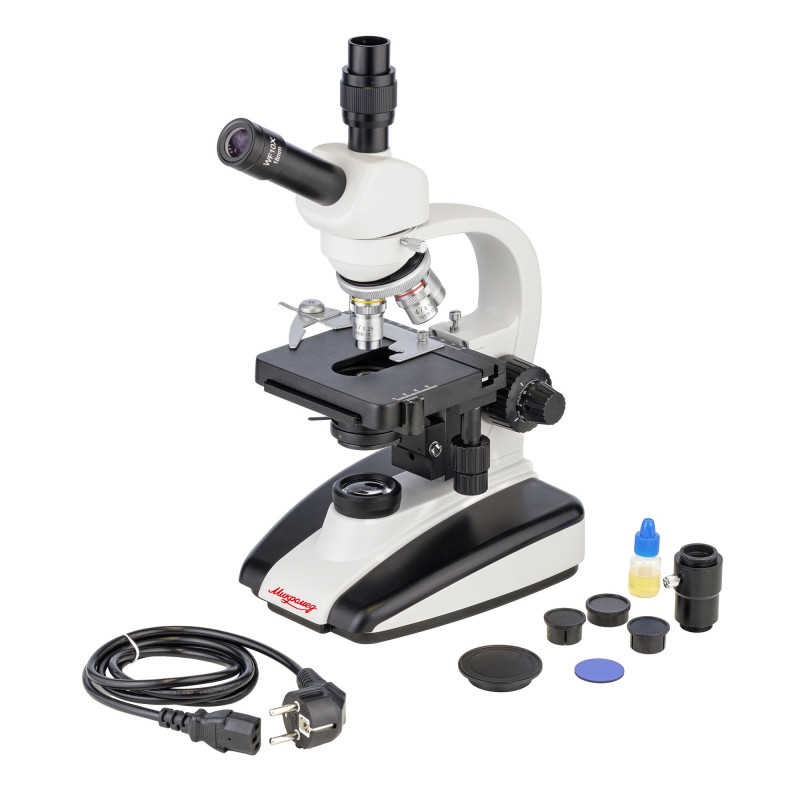

Комплектация

• Монокулярная насадка с каналом визуализации, деление 80/20, поворот 360⁰, наклон тубуса 30⁰
• Тубус фокусируемый для камеры
• Адаптер C-mount
• Револьвер на 4 гнезда для объективов (установлен на штативе)
• Двухкоординатный прямоугольный предметный столик 125 х 115 мм, перемещение
• препарата 70 х 30 мм (установлен на штативе)
• Конденсор Аббе N.A.= 1.25 с подвижкой (установлен на штативе)
• Объектив ахромат 4х / 0.1 160 / 0.17 (установлен на револьвере)
• Объектив ахромат 10х / 0.25 160 / 0.17 (установлен на револьвере)
• Объектив ахромат 40х / 0.65 160 / 0.17 (подпружиненный, установлен на револьвере)
• Объектив ахромат 100х / 1.25 oil 160 / 0.17 (подпружиненный, установлен на револьвере)
• Окуляр WF10х/18
• Светофильтр синий Ø32 мм
• Вставка плавкая 1А/250В (установлен)
• Сетевой кабель
• Пузырек с иммерсионным маслом
• Чехол пылезащитный
• Руководство по эксплуатации

Дополнительно:

• Объектив ахромат 60x/0.80 160 / 0.17 (подпружиненный)
• Окуляр WF 5х/18
• Окуляр WF 12.5х/15
• Окуляр WF 16х/15
• Окуляр WF 20х/11
• Камера с ПО
• Орто-ксилол
• Калибровочный слайд XY
