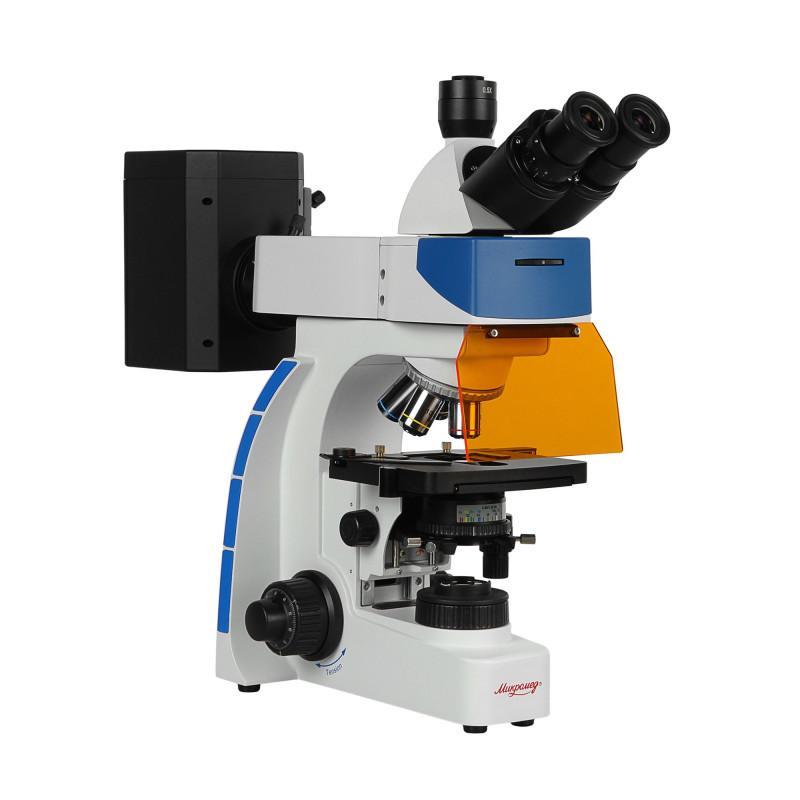

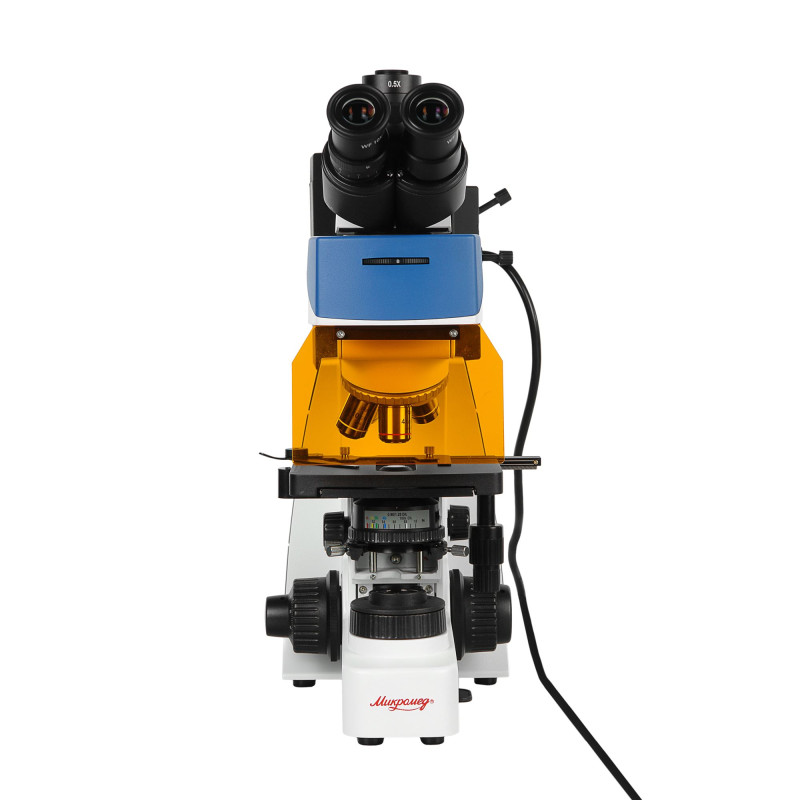

Микроскоп Микромед 3 (вариант ЛЮМ 2 РТ) тринокулярный

Области применения

Микроскоп Микромед 3 (вариант ЛЮМ 2 РТ) применяется для исследования объектов в обыкновенном свете и в свете видимой люминесценции, что делает его универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной диагностике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля. Также микроскоп используется для учебного процесса в высших учебных заведениях.

Оптика исследовательского класса

Микроскоп Микромед 3 (вариант ЛЮМ 2 РТ) построен по оптической схеме «бесконечность». Оптическая система микроскопа включает оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства. Также в оптическую систему входит модуль осветителя отраженного света с коллектором, ртутной лампой и поворотным устройством с блоками люминесцентных фильтров.

В базовый комплект микроскопа входят объективы с планахроматической коррекцией предназначенные для работы как с обыкновенным светом, так и с синим и зеленым светом возбуждения люминесценции – PLAN 4х/0.13, PLAN 10х/0.25, PLAN 40x/0.65, PLAN 100x/1.25 OIL. Также в комплект микроскопа входит флюоритовый объектив для работы во всех диапазонах люминесценции и с обычным светом PLAN FLUOR 40х/0.85.

По дополнительному заказу микроскоп может быть укомплектован объективами PLAN 20x/0.45, PLAN 60x/0.80, PLAN FLUOR 10х/0.35, PLAN FLUOR 20х/0.50, PLAN FLUOR 60х/0.85 и PLAN FLUOR 100х/1.3 OIL.

Все оптические детали микроскопа имеют многослойное антирефлексное покрытие поверхностей. Антигрибковое покрытие оптики позволяет без ограничений использовать микроскоп в биологических лабораториях.

Информативность и комфорт

Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь наблюдает плоское изображение с одинаково высокой резкостью по всему полю. В сочетании с исправленным для двух длин волн хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.

Визуальная насадка снабжена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм разворотом окулярных тубусов без потери точной фокусировки.

Оптика и цифра

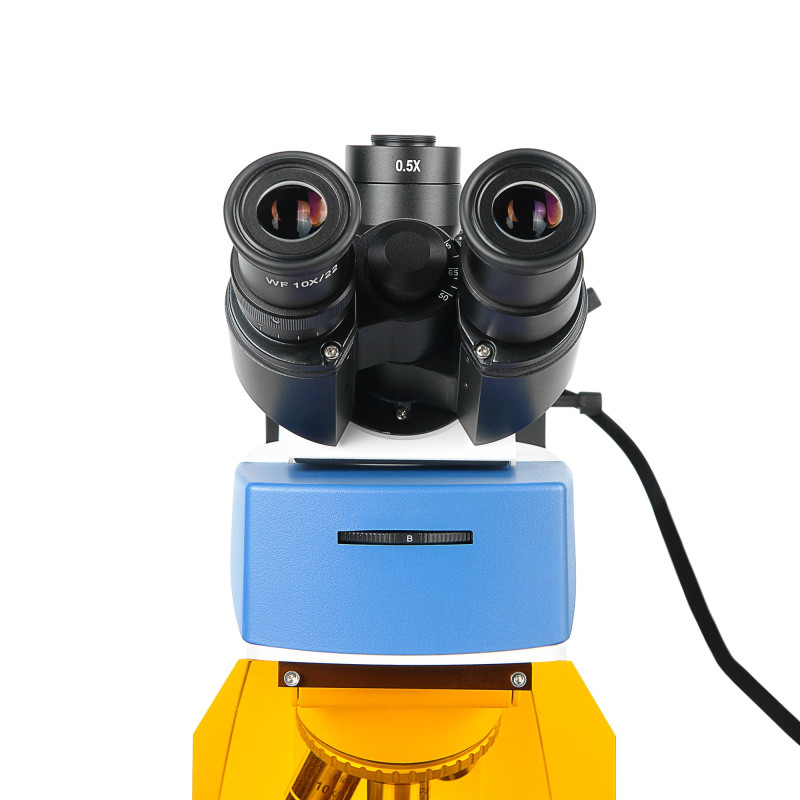

Тринокулярная конструкция визуальной насадки, позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Конструкция насадки со светоделителем позволяет проводить визуальное наблюдение через оптические окуляры, и одновременно использовать цифровой канал без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount. В базовом варианте микроскоп комплектуется адаптером с увеличением 0.5х, что позволяет использовать большинство цифровых окулярных камер с размером сенсора 1/2.5"-1/3".

Видеоокуляр в базовый комплект поставки микроскопа не входит, его можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.

Осветительная система Кёлера

Микроскоп оснащен осветительной системой проходящего света Кёлера. Тринокулярная конструкция с разделением светового потока требует высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных изображений. Схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения и полностью использовать разрешающую способность объективов. Осветитель микроскопа включает в себя осветитель Кёлера – коллектор с полевой диафрагмой и конденсор светлого поля с апертурной диафрагмой, слотом для дополнительных слайдеров и держателем светофильтров.

Два источника

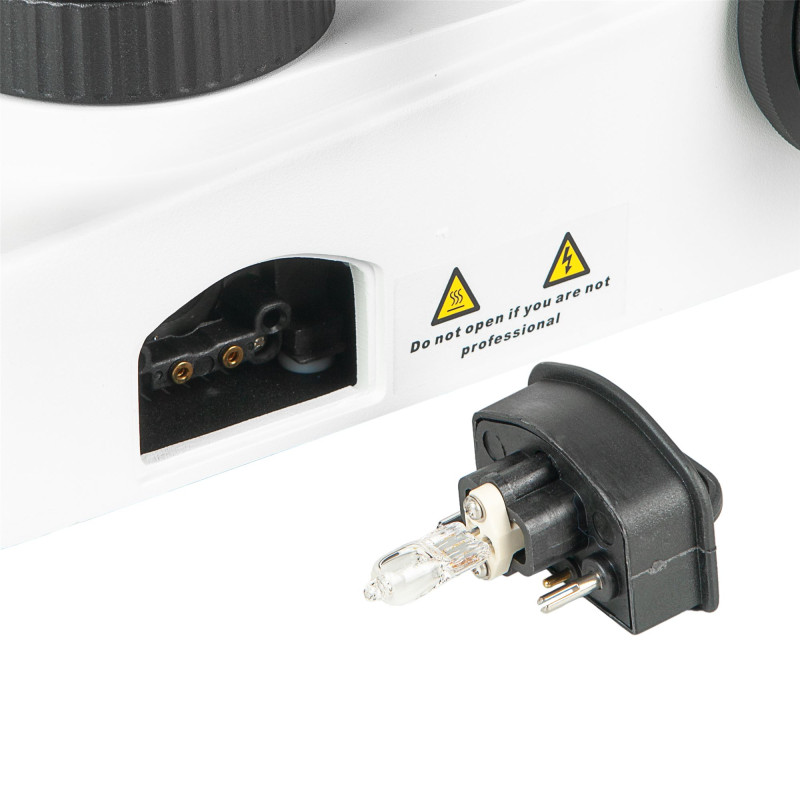

Микроскоп имеет два независимых источника проходящего света – исследователь может выбрать светодиодный свет 5 Вт «теплого белого» спектра 4500-5000⁰К с высокой интенсивностью или традиционную галогенную лампу. Смена источников производится простой заменой вставного блока в основании микроскопа.

Для удобства настройки микроскоп оснащен системой индикации яркости осветителя «Менеджер света». Светодиодная линейка на штативе индицирует установленную яркость осветителя. Свечение светодиодов соответствует яркости осветителя 20, 40, 60, 80 и 100%. Индикация включается и выключается кнопкой на основании.

Люминесцентные исследования

Осветительный модуль отраженного света позволяет проводить исследования в свете видимой люминесценции в 2 спектральных областях с помощью схемы прямого освещения предмета через объектив.

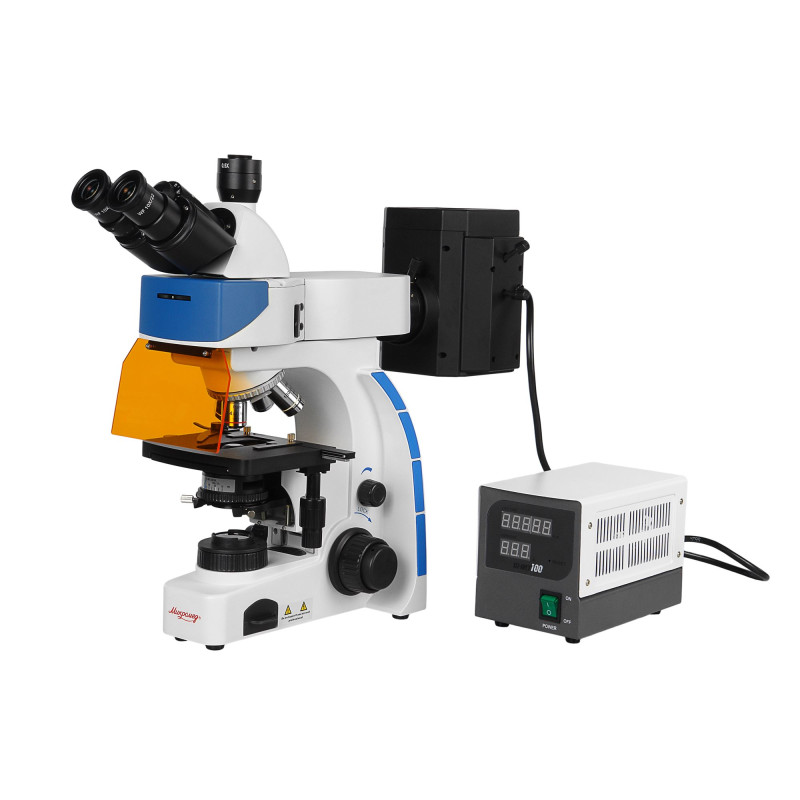

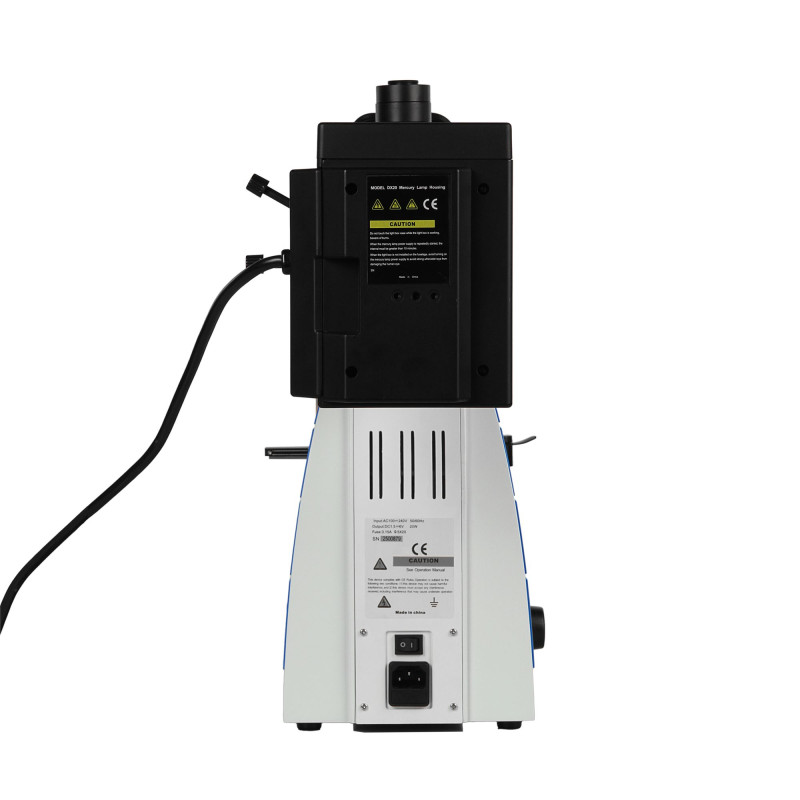

Модуль люминесценции состоит из фонаря с ртутной лампой 100 Вт на регулируемом держателе, зеркала, коллектора и полевой диафрагмы. В корпусе насадки размещены апертурная диафрагма, переключаемые люминесцентные блоки и слайдер световой заглушки. Поджиг и питание ртутной лампы осуществляется от выносного блока питания.

Микроскоп Микромед 3 (вариант ЛЮМ 2 РТ) имеет два люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

Для свечения объекта требуется свет определенного спектра – свет возбуждения. Этот спектр выделяется из спектра источника помощью светофильтра возбуждения, после чего попадает на полупрозрачное дихроичное зеркало. Оно отражает свет необходимых длин волн и направляет его через объектив для освещения предмета исследования.

Свет, отраженный от предмета, вновь проходит через объектив и дихроичное зеркало. Затем он попадает на запирающий фильтр, отрезающий уже ненужный свет возбуждения, и наблюдатель видит только изображение светящегося объекта исследования.

Установка необходимого спектрального диапазона или обычного света осуществляется поворотным диском. Положения, соответствующие установленному спектру возбуждения обозначены «G» и «B» – зеленый и синий цвет возбуждения. Положение «0» предназначено для исследований в обычном отраженном свете.

Для науки и здравоохранения

Люминесцентные исследования могут проводиться как при свете собственной люминесценции объекта, так и при свете вторичной люминесценции с использованием красителей – флюорохромов. С микроскопом Микромед 3 (вариант ЛЮМ 2 РТ) исследования осуществляются в одной из двух наиболее востребованных в биологии спектральных областей возбуждения люминесценции:

Спектральные области, выделяемые фильтрами B и G позволяют исследовать препараты окрашенные наиболее распространенными флюорохромами FITC и TRITC, что позволяет использовать микроскоп Микромед 3 (вариант ЛЮМ 2 РТ) практически во всех направлениях биологии, бактериологии и микробиологии. С его помощью может быть обнаружен туберкулез, бешенство, чума, инфаркт, может проводиться диагностика раковых заболеваний, определение белка в тканях и многое другое.

Точная механика

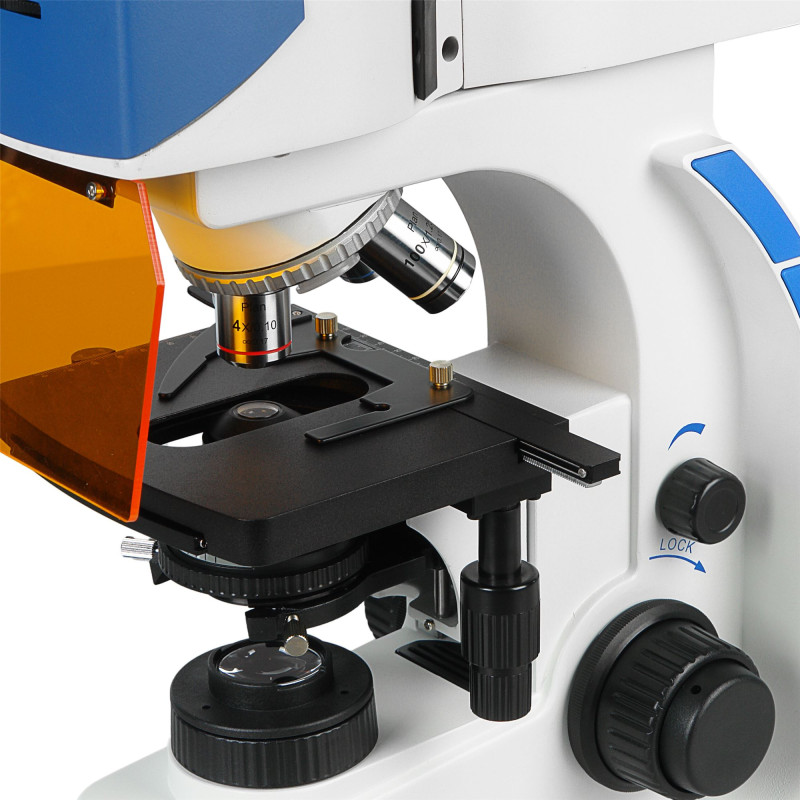

Фокусировка микроскопа осуществляется перемещением по высоте предметного столика. Механизм расположен в штативе микроскопа и имеет коаксиальную конструкцию с рукоятками грубой и тонкой фокусировки, регулятором усилия хода и блокировкой хода. Диапазон грубой фокусировки составляет 12 мм. Цена деления тонкой фокусировки – 1 мкм. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.

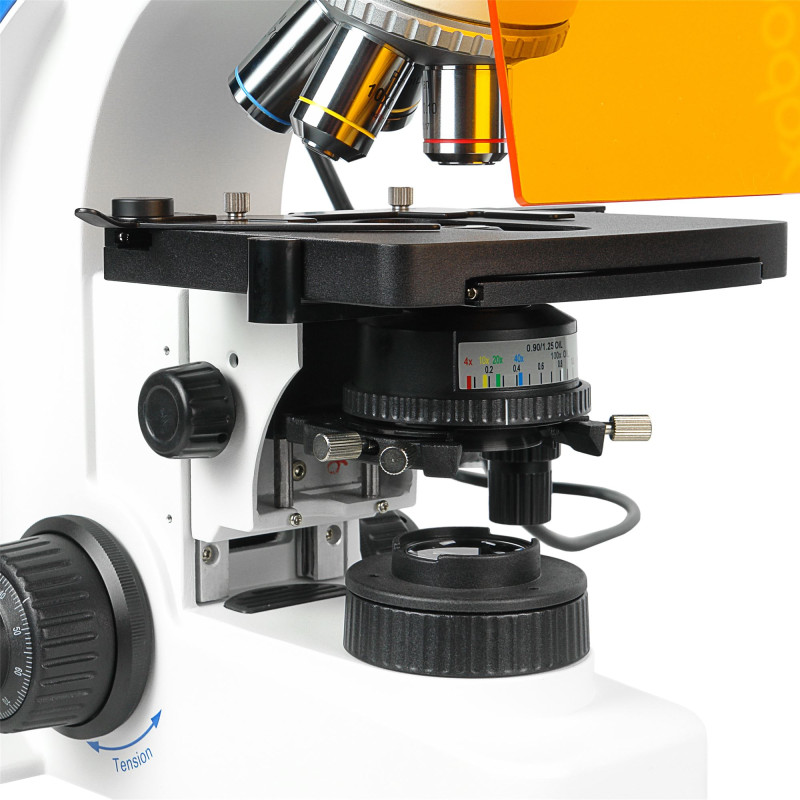

В базовую комплектацию микроскопа входит механический двухкоординатный предметный столик размером 185х177 мм со съемным препаратодержателем. Особенностью столика является конструкция без выступающей зубчатой рейки X, что повышает безопасность при работе. Столик обеспечивает перемещение объекта в направлениях X и Y с помощью коаксиальных рукояток в диапазоне 75-50 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм. Для повышения точности позиционирования шкалы снабжены нониусами.

Микроскоп имеет полностью металлическую ударопрочную конструкцию, это обеспечивает надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа изготовлены методом литья под давлением из алюминиевого сплава, на их поверхность нанесено покрытие с антистатическими и антигрибковыми свойствами.

Особенности:

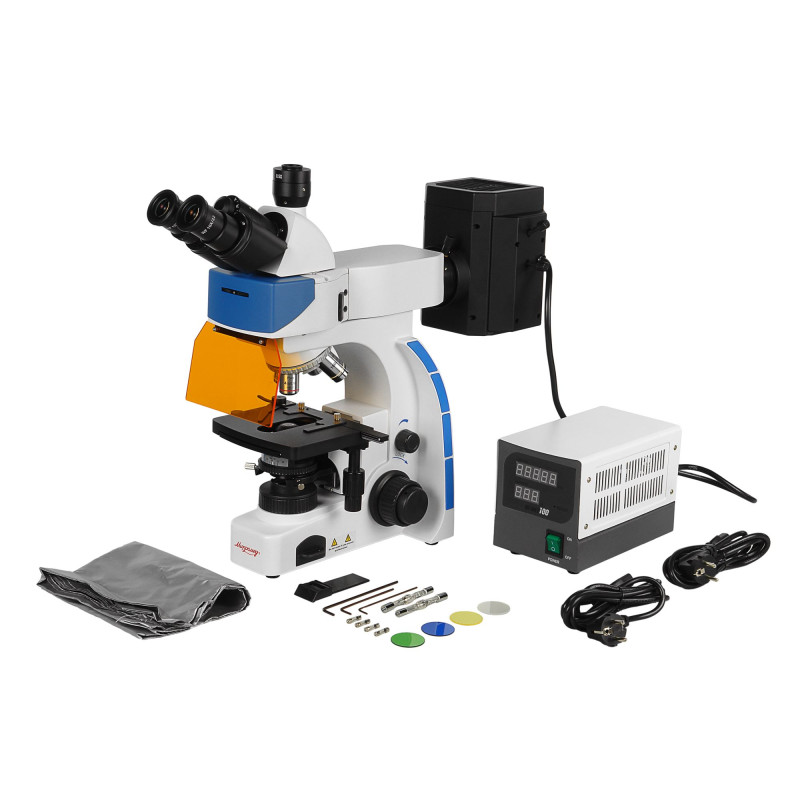

Комплектация
