Микроскоп биологический Микромед 3 (вариант U2) бинокулярный

Микроскоп Микромед 3 (U2) применяется в биологии для наблюдений и морфологических исследований, в медицине с помощью микроскопа можно изучать окрашенные и неокрашенные биологические объекты в виде мазков и срезов. Также микроскоп применим во многих областях науки для разнообразных исследований в проходящем свете по методу светлого поля.

С дополнительными устройствами микроскоп может быть использован для исследований по методу темного поля и фазового контраста. Микроскоп Микромед 3 (U2) рекомендован для диагностических исследований в лечебных учреждениях (рег. уд. № ФСЗ 2007/00554 от 26. 12. 2007 г) и в высших учебных заведениях.

Гибкость исследований

Благодаря модульной конструкции, микроскоп легко может быть модернизирован до необходимой конфигурации. Модульная конструкция микроскопа позволяет использовать дополнительные устройства и проводить с их помощью исследования в проходящем свете.

С микроскопом можно работать по методу простой поляризации, для этого используется дополнительный анализатор, устанавливаемый в визуальную насадку, и поляризатор, устанавливаемый на коллектор.

Оптика высокого уровня

Микроскоп Микромед 3 (U2) имеет оптическую схему, скорректированную на бесконечность. Оптическая система микроскопа включает в себя оптическую головку с окулярными, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства со слотом для устройства темного поля. В комплект поставки микроскопа Микромед 3 (U2) входят объективы с планахроматической коррекцией - PLAN 4x/0.13, PLAN 10x/0.25, PLAN 40x/0.65 и объектив для исследований с масляной иммерсией PLAN 100x/1.25 oil. По дополнительному заказу могут быть поставлены объективы PLAN 2х/0.6, PLAN 20х/0.45 и PLAN 60х/0.80. Объективы PLAN 20х/0.45, PLAN 40x/0.65, PLAN 60х/0.80 и PLAN 100x/1.25 oil имеют оправы с подпружиненными оптическими блоками, что препятствует повреждению оптики объектива и изучаемого образца.

Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Информативность и комфорт

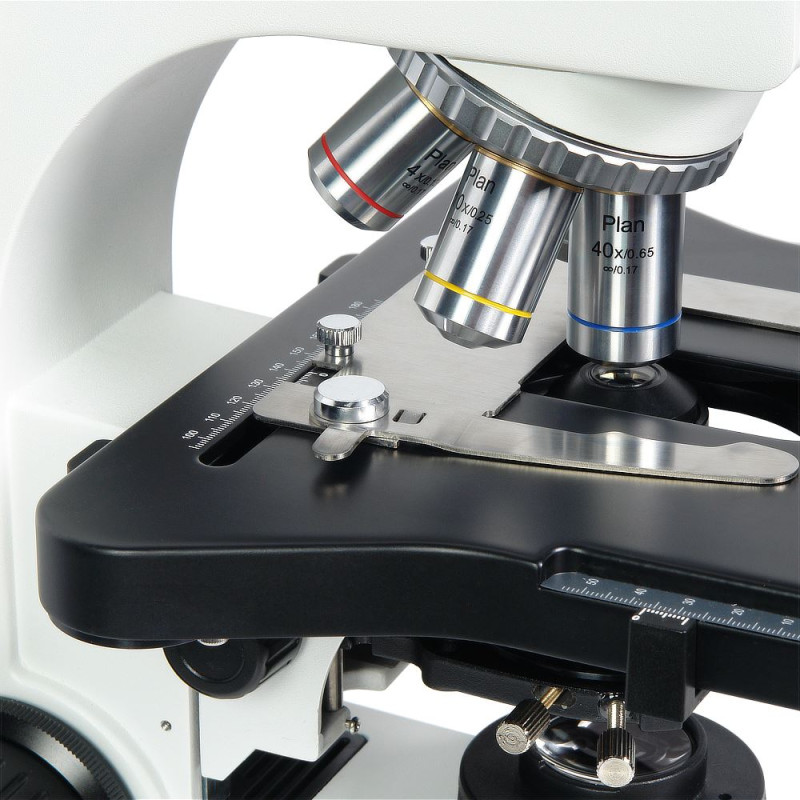

Благодаря исправленной кривизне поля и сферической аберрации комплектных объективов PLAN, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.

Оптический и цифровой

Бинокулярная конструкция позволяет устанавливать цифровую окулярную камеру – видеоокуляр и выводить изображения на внешние устройства и записывать файлы. Камеру следует устанавливать в левый окулярный тубус, имеющий диоптрийную подвижку и использовать ее для настройки соответствия фокусировки камеры и оптического окуляра. Бинокулярная насадка позволяет одновременно проводить визуальное наблюдение через оптический окуляр, и использовать цифровую камеру. Световой поток в этом случае делится между цифровым и оптическим каналом в соотношении 50/50. Камера устанавливается в левый тубус и при необходимости используется адаптер 30/23,2 мм. Это позволяет применять множество различных типов камер независимо от из посадочного размера. Окулярная камера в базовый комплект поставки микроскопа не входит. Необходимую камеру всегда можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.

Совершенная осветительная система

Микроскоп Микромед 3 (U2) имеет передовую осветительную систему, построенную по схеме Кёлера. Бинокулярная конструкция с разделением светового потока на камеру и оптический окуляр требует более высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных фото и видео файлов. Примененная в микроскопе схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения при отсутствии затемнения краев изображения.

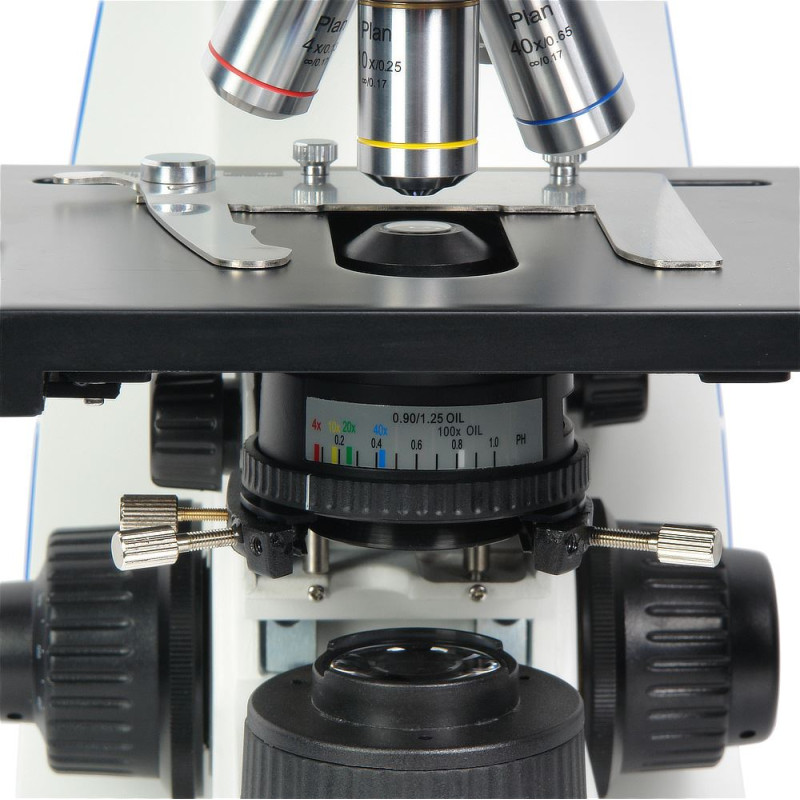

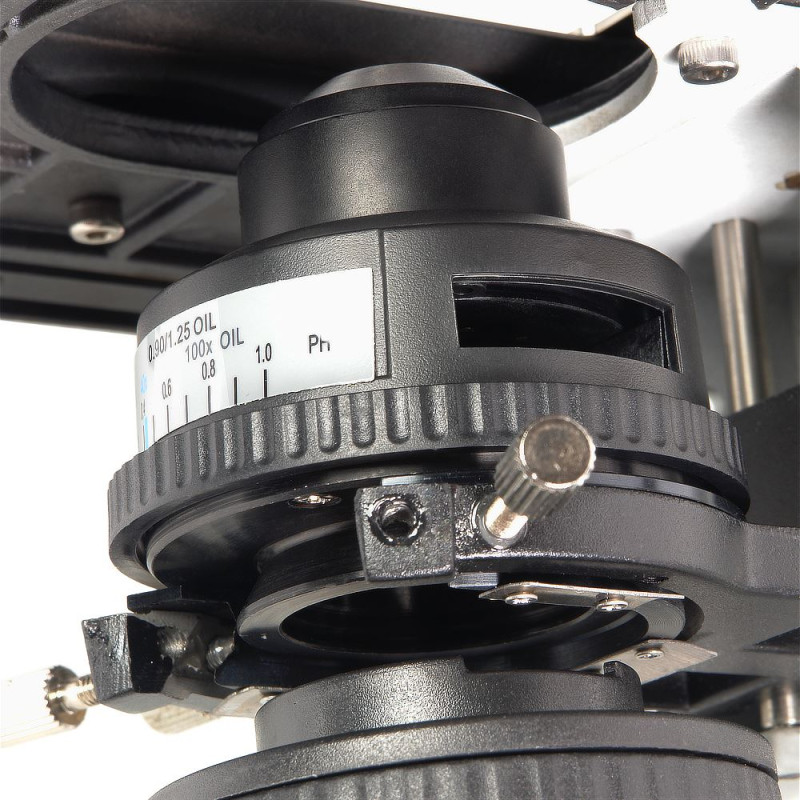

Особенностью микроскопа Микромед 3 (U2) является осветительная система светлого поля с иммерсионным конденсором Аббе 0.90/1.25oil. Числовая апертура конденсора при работе с масляной иммерсией А=1.25. Конденсор имеет центрируемую оправу и регулируемую апертурную ирисовую диафрагму. Диапазон перемещения конденсора по высоте составляет 21.5 мм. Апертурная диафрагма конденсора имеет шкалу с маркировкой значений увеличений и апертур используемых объективов. В оправе конденсора имеется слот для установки дополнительного устройства - слайдера с кольцевой диафрагмой темного поля. По дополнительному заказу могут быть поставлены иммерсионный конденсор темного поля с А=1.36 – 1.25 и сухой конденсор темного поля с А=0.83 – 0.91. В осветительную систему входит коллектор с полевой диафрагмой и источник света с регулируемой яркостью.

Галогенный или светодиодный

Еще одна особенность микроскопа Микромед 3 (U2) заключается в наличии двух независимых источников света – пользователь может выбрать светодиодный свет или галогенную лампу. Смена источников производится простой заменой блока лампы с держателем. Выбор типа источника осуществляется исходя из исследовательских задач и характера исследуемого объекта.

Прецизионная фокусировка

Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Диапазон хода фокусировки 12 мм. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки с регулятором усилия хода и винтовым упором. Перемещение столика при тонкой фокусировке составляет 0,1 мм при повороте рукоятки на один оборот. Цена деления шкалы тонкой фокусировки 1 мкм. Плавность и отсутствие люфтов при движении столика обеспечивают точные механизмы на зубчатых рейках.

Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика.

Точная и надежная механика

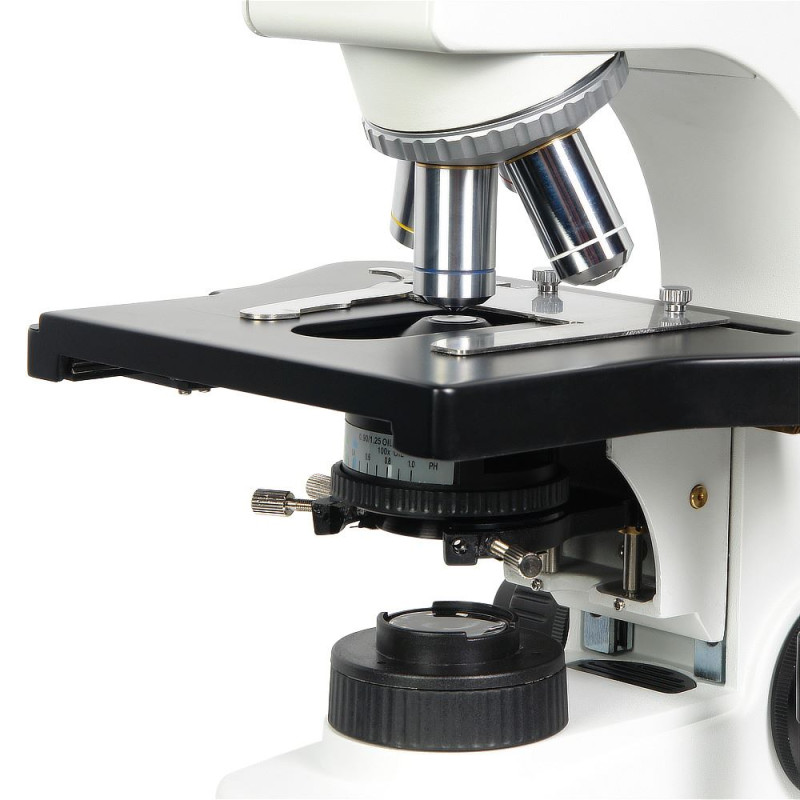

Микроскоп оборудован механическим двухкоординатным предметным столиком размером 185 мм х 177 мм. Столик допускает перемещение образца с помощью коаксиальных рукояток в направлениях X и Y в диапазоне 75 мм х 50 мм. Для точного позиционирования образца столик снабжен шкалой с ценой деления 1 мм, и нониусами с ценой деления 0,1 мм. В комплект входит съемный препаратодержатель. Особенность конструкции предметного столика заключается в том, что зубчатые рейки механизма подвижек не выступают за края столика, это делает его эргономичным и безопасным в использовании.

Штатив и основание микроскопа Микромед 3 (U2) изготовлено методом литья под давлением из ударопрочного алюминиевого сплава – это гарантирует надежность конструкции микроскопа, его оптики и механизмов, стабильность и точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.

ОСОБЕННОСТИ:

• Оптическая система микроскопа скорректирована на бесконечность.
• Объективы с планахроматической коррекцией обеспечивают высокое качество изображения при записи фото и видео файлов, высокую информативность и комфорт при исследованиях.
• Бинокулярная визуальная насадка позволяет вести комфортное наблюдение в оптические окуляры и использовать камеру для записи файлов.
• Два независимых источника света на выбор - светодиод или галогенная лампа.
• Исследования возможны как по методу светлого поля в обычном свете, так и с дополнительными устройствами методами темного поля, фазового контраста и простой поляризации.
• Механизм грубой и тонкой фокусировки с регулятором усилия хода и фиксатором.
• Микроскоп сертифицирован Росздравнадзором и соответствуют стандартам медицинского оборудования для лабораторных и исследовательских работ.

Руководство по эксплуатации микроскопа Микромед 3 (вариант U2) бинокулярный в формате PDF на русском языке можно скачать здесь.

Комплектация

• Револьвер на 5 позиций объективов (установлен)
• Насадка бинокулярная ICO Infinitive поворотная на 360⁰ с наклоном окулярных тубусов 30⁰
• Столик прямоугольный механический безреечный 185 х 177мм, диапазон перемещения препарата X-Y - 75 х 50мм (установлен)
• Конденсор Аббе светлого поля, центрируемый, N.А. = 0.90/1.25 oil регулируемый по высоте со слотом для слайдеров (установлен)
• Объектив планахромат 4х/0.13 ∞/0.17
• Объектив планахромат 10х/0.25 ∞/0.17
• Объектив планахромат S 40х/0.65 ∞/0.17
• Объектив планахромат S 100х /1.25 OIL ∞/0.17
• Окуляр WF 10х/22 мм - 2 шт
• Резиновые наглазники на окуляры - 2 шт
• Набор светофильтров (голубой, зеленый, желтый, матовый) Ø 38 мм
• Ключ шестигранный 2мм
• Адаптер сетевой 12В / 30 Вт
• Чехол пылезащитный
• Флакон с иммерсионным маслом
• Светодиод 5Вт в блоке (установлен)
• Лампа галогенная 30Вт, 12В, цоколь G4 - 2 шт (одна установлена)
• Руководство по эксплуатации

• Столик прямоугольный механический 156 x 138 мм керамический, препаратодержатель со стеклом, диапазон перемещения препарата X-Y - 76 x 54 мм
• Предметный столик круглый Ø 160 мм, поворотный на 360⁰ с препаратодержателем, диапазон перемещения препарата X-Y - 48 х 27 мм
• Предметный столик с подогревом и контроллером
• Объектив планахромат 20х/0.45 ∞/0.17
• Объектив планахромат S 60х/0.80 ∞/0.17
• Окуляр WF5х/18 мм
• Окуляр WF 10х/22 мм со шкалой
• Окуляр WF16х/13 мм Plan - 2 шт
• Конденсор Аббе светлого поля, с откидной линзой, центрируемый, макс. N.A = 1.25 с ирисовой диафрагмой
• Конденсор темного поля N.А.= 0.83 / 0.91
• Конденсор темного поля иммерсионный N.А. = 1.36 / 1.25
• Слайдер темного поля
• Фазово-контрастное устройство с объективами PH Plan 10x, Plan 20x, Plan 40x (S), Plan 100x (S, oil ), (∞, Positive)
• Объектив PН Plan 10х/0.25 ∞/0.17 (Negative)
• Объектив PН Plan 20х/0.40 ∞/0.17 (Negative)
• Объектив PН Plan 40х/0.65 ∞/0.17 (Negative)
• Объектив PН Plan 60х/0.80 ∞/0.17 (Negative)
• Объектив PН Plan 100х/1.25 OIL ∞/0.17 (Negative)
• Слайдер фазового контраста 10х
• Слайдер фазового контраста 20х
• Слайдер фазового контраста 40х
• Слайдер фазового контраста 60х
• Слайдер фазового контраста 100x
• Центровочный окуляр
• Конденсор иммерсионный N.A = 0.90 / 1.25 с апертурной диафрагмой, с поляризатором поворотным на 360⁰ и откидной линзой
• Промежуточный тубус с вращающимся на 360⁰ анализатором, слотом для компенсаторов и фокусируемой линзой Бертрана
• Комплект поляризатора и анализатора для простой поляризации
• Компенсатор 1/4λ (137 нм), слайдер
• Компенсатор λ (530 нм), слайдер
• Кварцевый клин 4λ, слайдер
• Объектив поляризационный 4x/0.13
• Объектив поляризационный 10х/0.30
• Объектив поляризационный 20х/0.45
• Объектив поляризационный 40х/0.70
• Объектив поляризационный 60х/0.80
• Объектив поляризационный 100х/1.25 OIL
• EPI - флюоресцентная насадка c синим и зеленым фильтром возбуждения
• EPI - флюоресцентная насадка с ультрафиолетовым и фиолетовым фильтром возбуждения
• EPI - флюоресцентная насадка с ультрафиолетовым, фиолетовым, синим и зеленым фильтром возбуждения
• Фонарь ртутной лампы с оптическим коллектором
• Блок питания ртутной лампы
• Объектив Plan Fluor 10х/0.35 ∞/-
• Объектив Plan Fluor 20х/0.45 ∞/0.17
• Объектив Plan Fluor 40х/0.85 ∞/0.17
• Объектив Plan Fluor 60х/0.80 ∞/0.17
• Видеоокуляр c ПО
• Адаптер сетевой 6В / 30 Вт
• Иммерсионное масло нефлуоресцирующее
• Орто-ксилол
• Микрометрический калибровочный слайд X-Y (0,01мм)
• Стекла предметные (скошенные углы 26х77мм, 1.0-1.,2 мм)
• Стекла предметные (26х77 мм с одной лункой, 1.0-1.2 мм)
• Стекла предметные (26х77 мм, 1.0-1.2 мм)
• Стекла покровные (18х18мм, 0.17мм)
• Пружинный держатель препарата - 2 шт
• Лампа галогенная 30Вт, 6В, цоколь G4
• Ртутная лампа 100Вт
