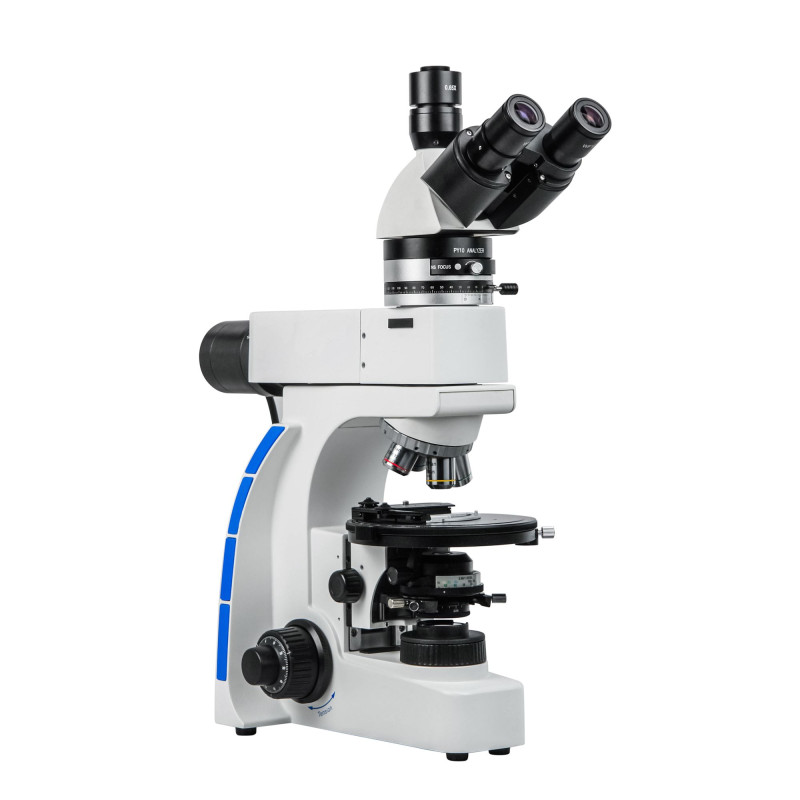

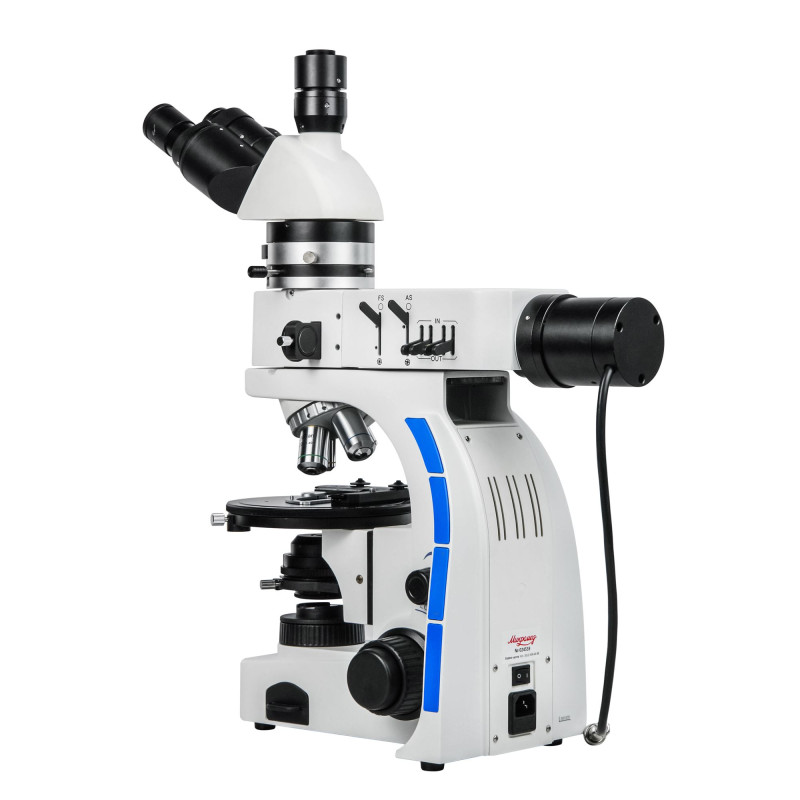

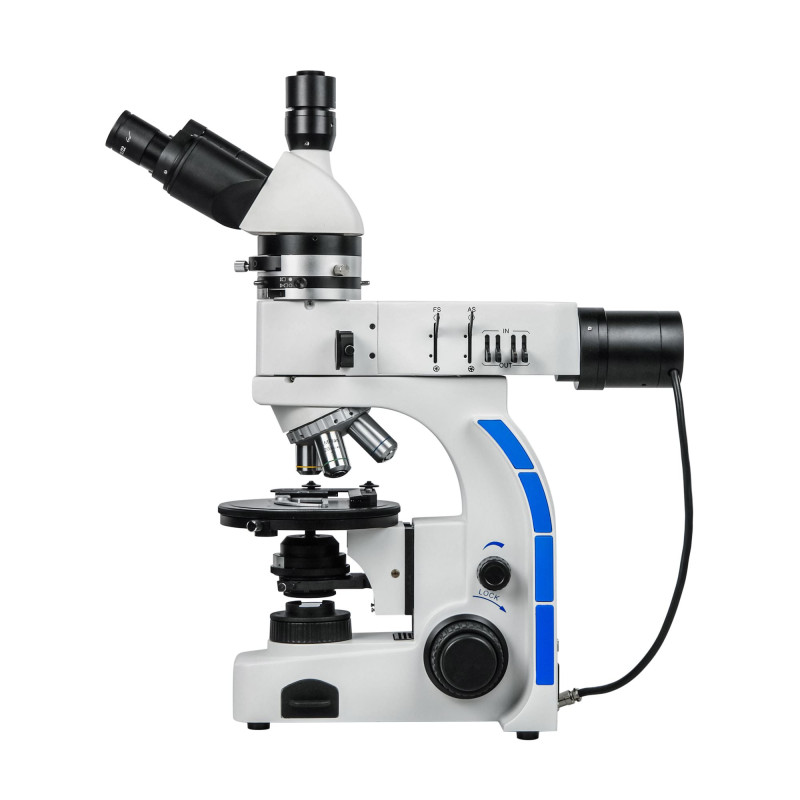

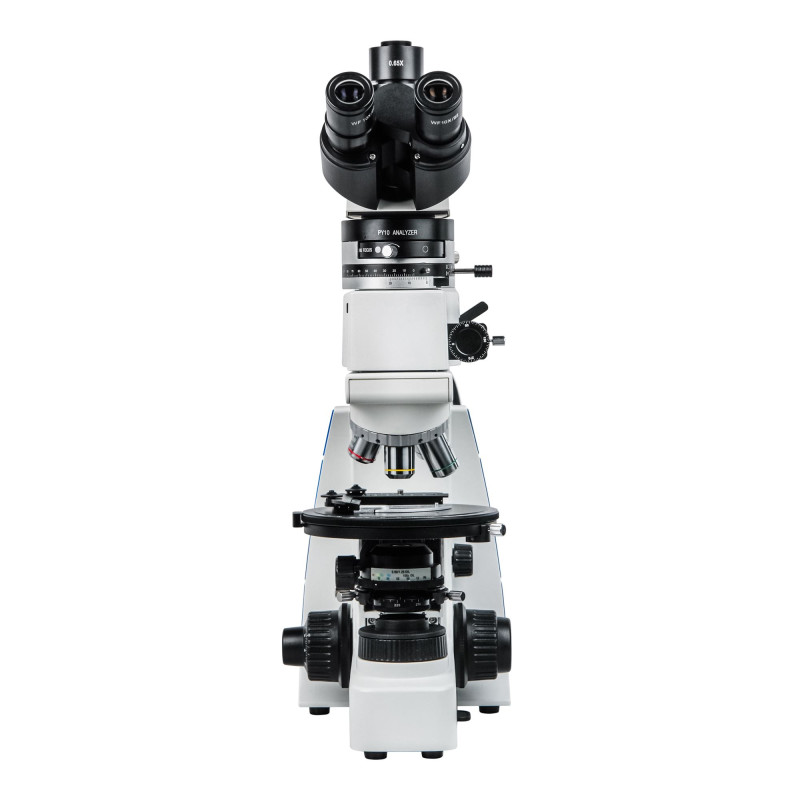

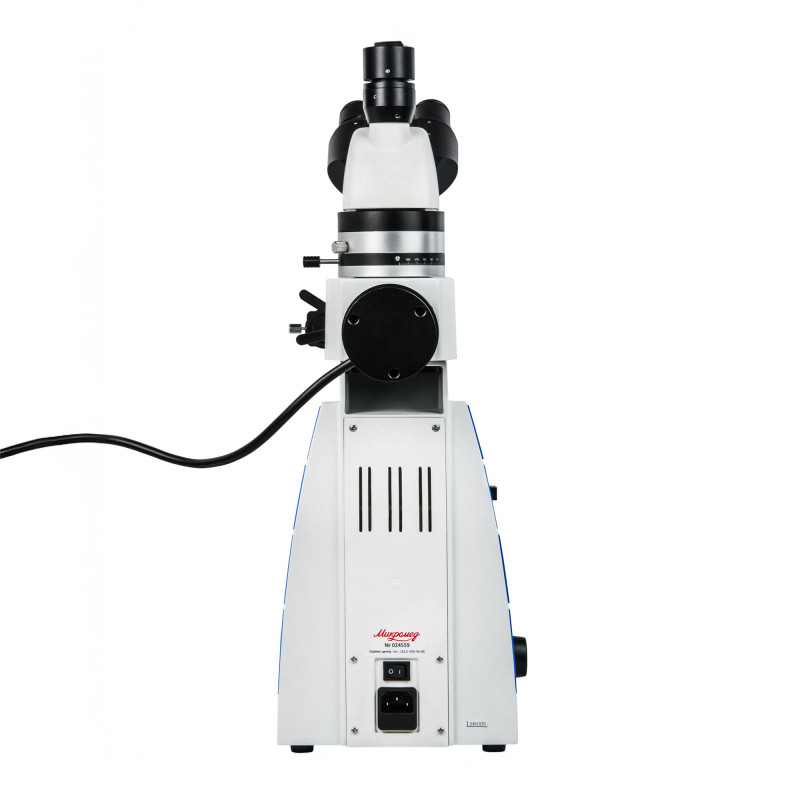

Микроскоп Микромед ПОЛАР 4 LED

Области применения

Микроскоп Микромед ПОЛАР 4 LED применяется для исследований в металлографии, минералогии, кристаллографии, геологии и других областях, где важно проводить исследования в проходящем и отраженном поляризованном свете и исследовать двойное лучепреломление различных образцов. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, структурного анализа материалов, для исследования остаточных напряжений материалов и примесей в растворах.

Исследовательский класс

Микроскоп Микромед ПОЛАР 4 LED относится к микроскопам исследовательского класса. Благодаря оптической схеме «бесконечность» и планахроматическим объективам микроскоп позволяет наблюдать и записывать изображения с минимальными оптическими искажениями и высокой резкостью по всему полю. Это обеспечивает высокую информативность при исследованиях, отсутствие ложных результатов и отличное качество записываемых файлов. Многослойное просветляющее на оптических поверхностях обеспечивает высокий контраст и малый уровень рассеивания света. Антигрибовое покрытие оптики позволяет без ограничений применять микроскоп Микромед ПОЛАР 4 LED в биологических лабораториях.

В стандартном комплекте к микроскопу поставляется 4 объектива LM PLAN с увеличенным рабочим расстоянием. Увеличение микроскопа в стандартной комплектации 50х-500х, при использовании дополнительно приобретаемых окуляров и объективов 25х-1600х. Револьверное устройство на 5 объективов имеет центрируемые гнезда для объективов.

Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Модульная конструкция

Штатив микроскопа является унифицированной платформой для основных частей микроскопа – визуальных насадок, револьверных устройств, конденсоров, осветительных модулей. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана и оптические компенсаторы, встроенные в промежуточный тубус.

Оптический и цифровой

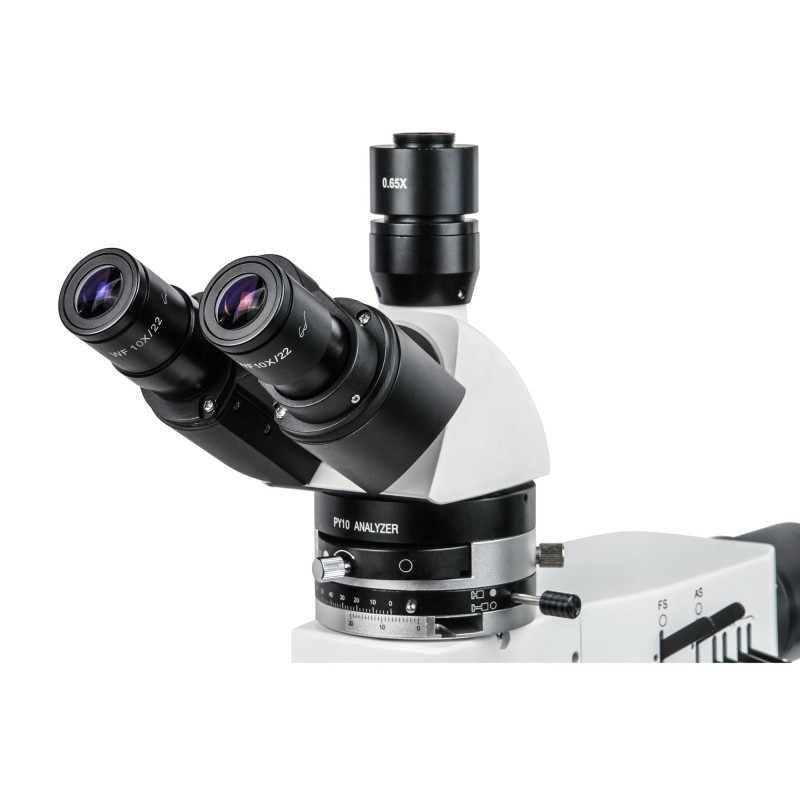

Визуальная насадка тринокулярного типа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с увеличением 0,65х, что позволяет полноценно применять камеры профессионального класса с сенсорами высокого разрешения формата до 2/3 дюйма.

Адаптер имеет посадочный стандарт C-mount, благодаря чему возможно применение разнообразных камер. Окулярная камера и ПО в комплект микроскопа не входят и приобретается отдельно. Выбрать и приобрести окулярную камеру можно как в нашем интернет-магазине, так и у наших официальных дилеров. Конструкция визуальной насадки обеспечивает постоянное визирование в окуляры параллельно с выводом данных.

Освещение Кёлера

В микроскопе Микромед ПОЛАР 4 LED использована схема освещения Кёлера, позволяющая полностью использовать разрешающую способность объективов и получать яркое и равномерное освещение исследуемого образца без артефактов.

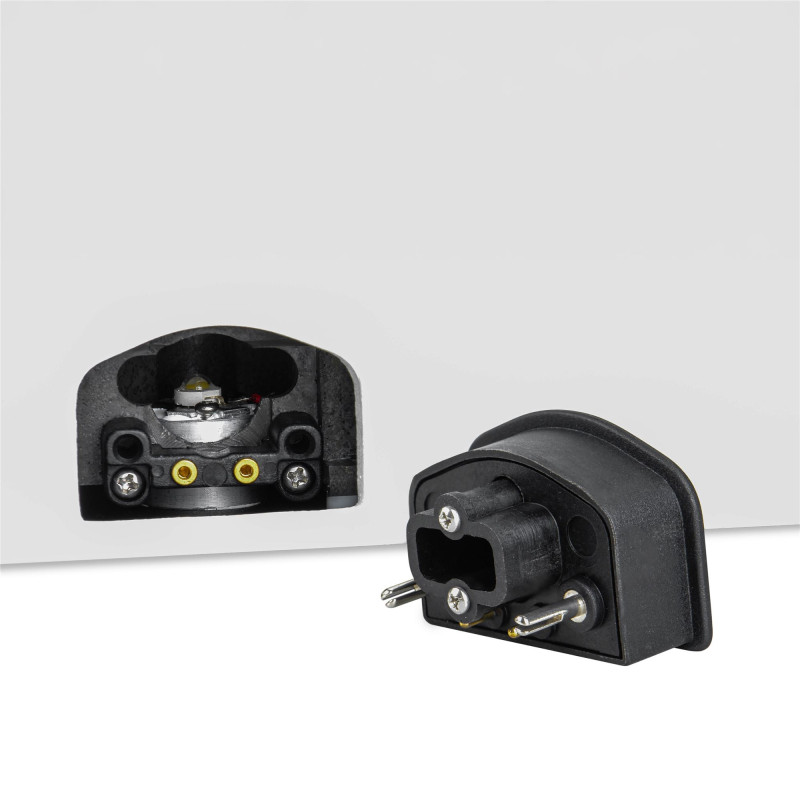

В осветитель проходящего света входит центрируемый конденсор с апертурной диафрагмой и осветитель Кёлера с полевой диафрагмой. В качестве источника применяется 5 Вт светодиод дневного спектра излучения. При работе с объективами малых увеличений фронтальная линза конденсора выводится из хода лучей, для этого она размещена на поворотном кронштейне.

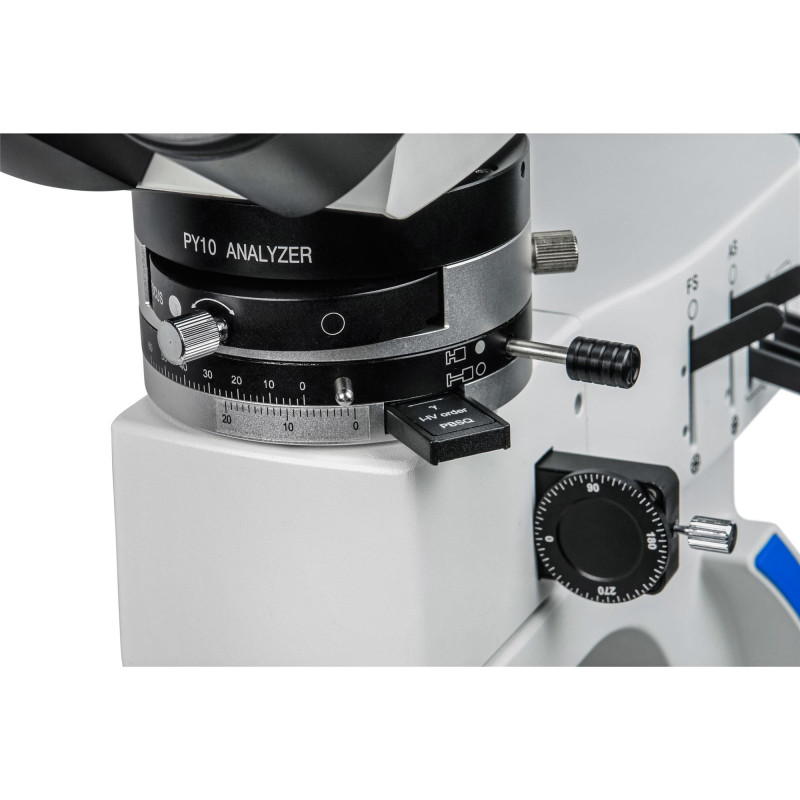

Система проходящего света предназначена для работы как с обычным светом, так и поляризованным. Для работы с поляризацией используется поляризатор, встроенный в конденсор. Оправа поляризатора имеет поворотную на 360⁰ конструкцию. Благодаря этому исследования можно поводить не только простым методом при скрещенном и параллельном поляризаторе и анализаторе, но и поворачивать собственно плоскость поляризации. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе в обычном свете выводится из хода лучей.

В промежуточный тубус микроскопа встроена линза Бертрана с собственным механизмом фокусировки. Это устройство применяется при исследованиях в сходящихся лучах – коноскопических исследованиях. Наиболее часто этот метод используется при изучении оптических свойств кристаллов за счет наблюдения интерференционных фигур исследуемых объектов в задней фокальной плоскости объектива.

Отраженный свет

Система отраженного света микроскопа Микромед ПОЛАР 4 LED предназначена для работы с поляризованным и обычным светом. В микроскопе использована схема прямого освещения предмета через объектив посредством опак-иллюминатора. Такая схема позволяет создавать высокую интенсивность освещения в размер поля исследуемого участка предмета. Также свет при использовании подобной схемы падает на предмет строго по нормали, что особенно важно для исследования образцов в металлографии и петрографии.

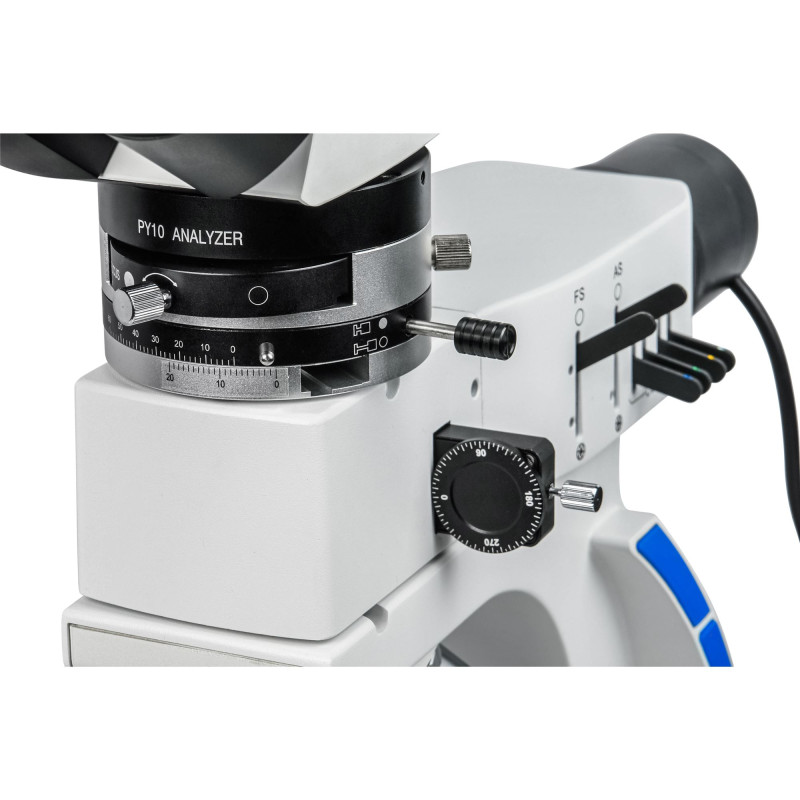

Для работы с поляризованном светом в системе используется выдвижной поляризатор с вращаемой на 360⁰ плоскостью поляризации, при работе с обычным светом поляризатор выдвигается из хода лучей. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе в обычном свете выводится из хода лучей.

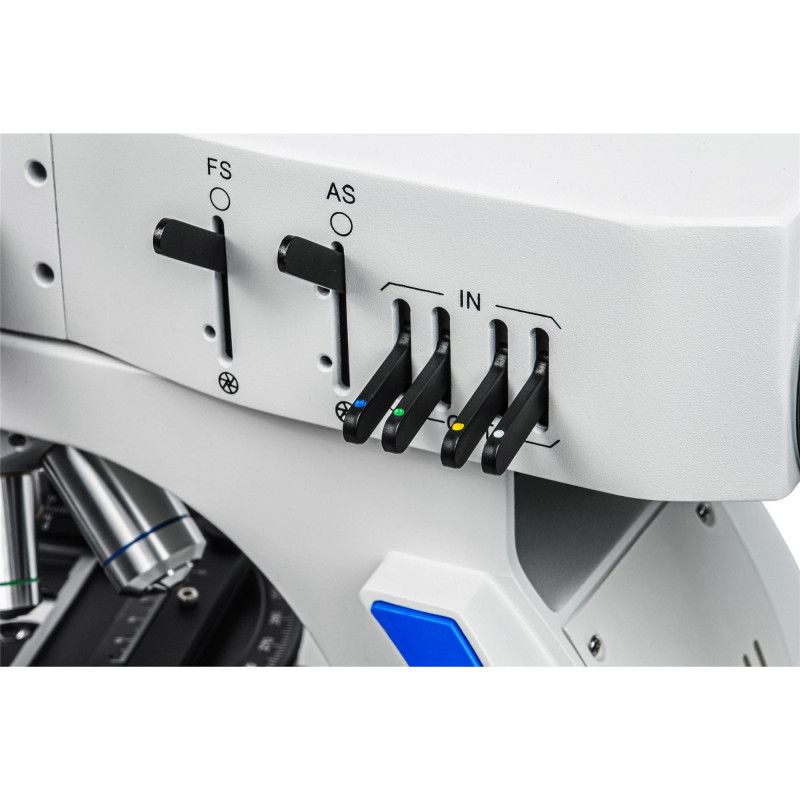

Осветительное устройство отраженного света имеет схему Кёлера и обеспечивает освещение объекта исследования прямым светом, направляемым на предмет через объектив микроскопа. Включает в себя светодиодный осветитель с коллектором и конденсором, снабжено центрируемыми апертурной и полевой диафрагмами и встроенными светофильтрами с механизмами их ввода в ход лучей. Устройство выполнено в виде независимого модуля с собственным источником питания.

Цифровой контроллер

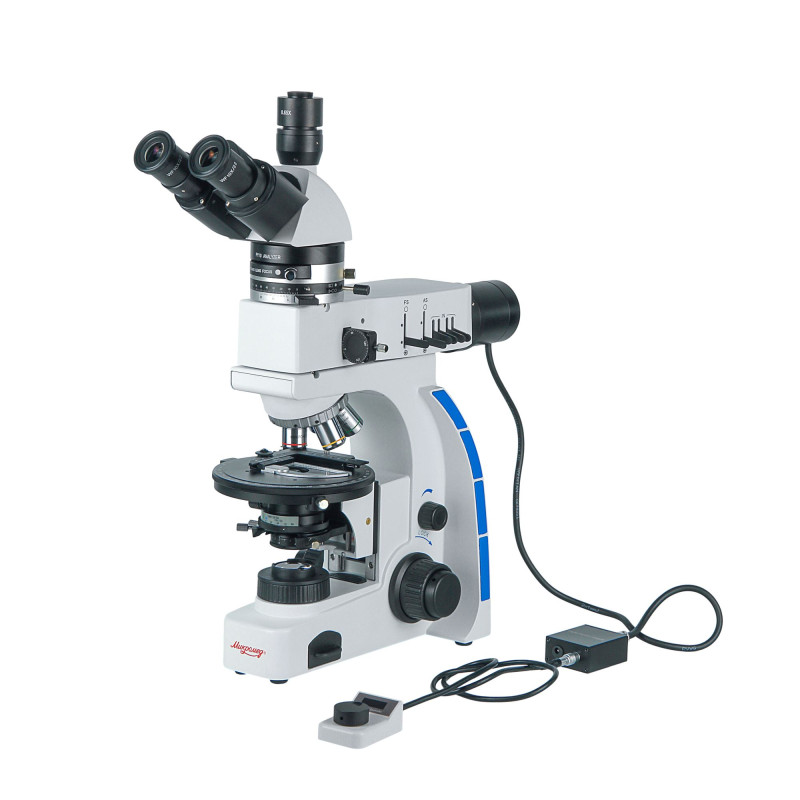

Для питания осветителя стабилизированным напряжением и регулировки его яркости с высокой точностью в комплект микроскопа входит контроллер с блоком питания. Контроллер позволяет выставлять яркость с точностью до 0,5% и регулировать ее в пределах 0-100%. Кроме того, устройство индицирует внутреннюю температуру, влажность и предупреждает о включенном УФ освещении, являющимся потенциально опасным.

Фокусировка микроскопа

Фокусировка микроскопа производится перемещением предметного столика по высоте с помощью демпфированного зубчато-реечного механизма с коаксиальной системой грубой и тонкой фокусировки. Механизм размещен в штативе микроскопа.

Рукоятка тонкой фокусировки имеет шкалу с ценой деления 0,001 мм и за один оборот перемещает предметный столик на 0,1 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Правая рукоятка механизма имеет регулируемый ограничитель перемещения столика. Ход механизма фокусировки составляет 20 мм. Конструкция механизма гарантирует точное движение предметного столика без люфтов, высокую точность фокусировки и повторяемость заданных величин перемещения всех механизмов.

Предметный столик

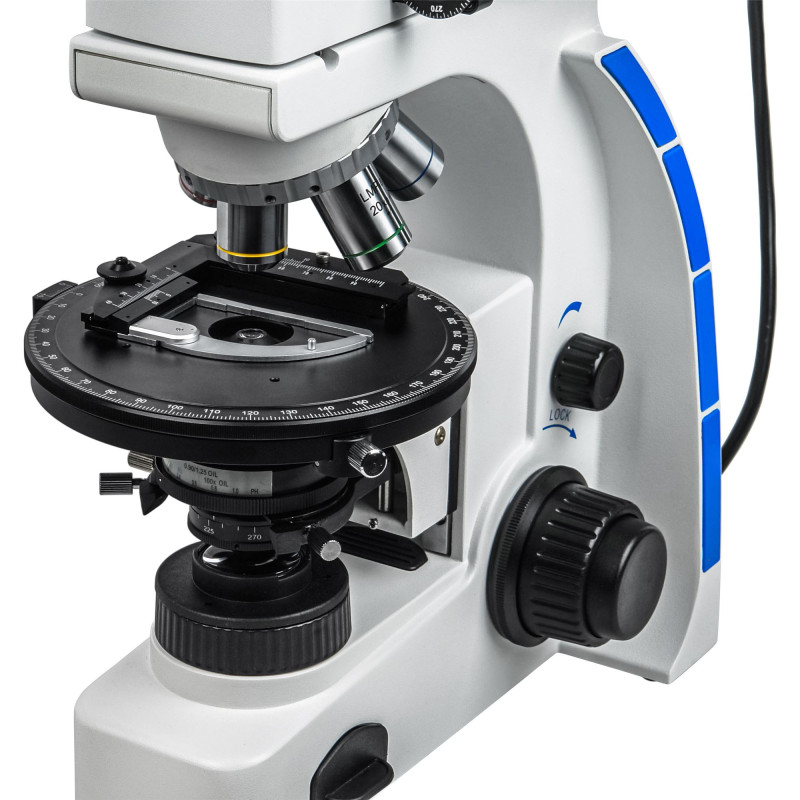

Круглый предметный столик микроскопа Микромед ПОЛАР 4 LED имеет диаметр 160 мм, может вращаться на 360⁰ и укомплектован съемным препаратоводителем высокой точности.

Перемещение объекта по направлениям X-Y в диапазоне 48-27 мм контролируется по шкалам с нониусами. Дополнительно в комплекте идут пружинные зажимы для образцов, их можно установить вместо держателя препарата.

Особенности:

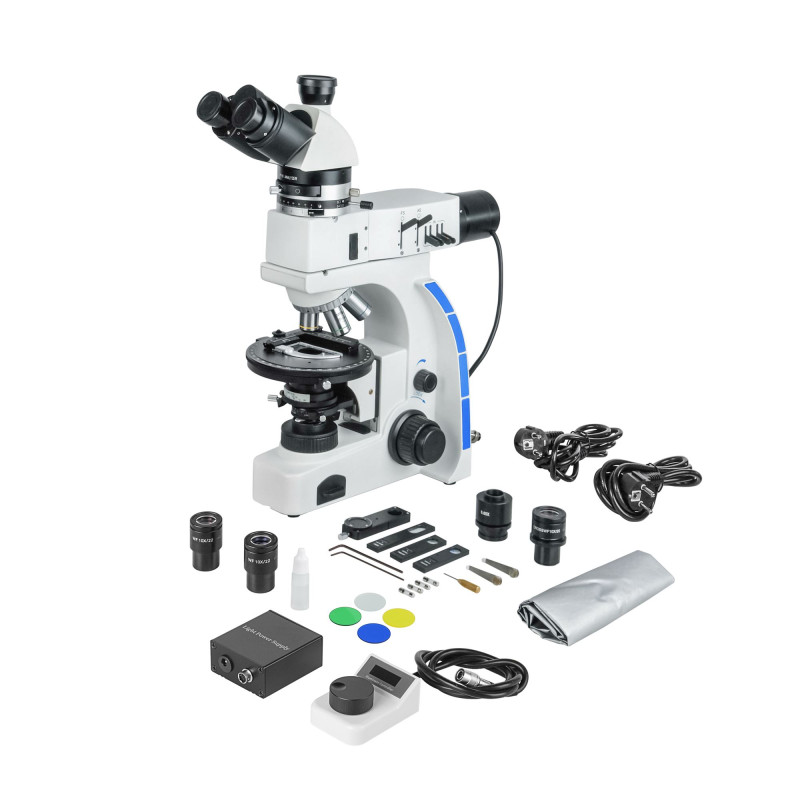

Комплектация

• Револьвер на 5 позиций объективов (установлен)
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰
• Модуль осветителя отраженного света с фонарем
• Контроллер с блоком питания
• Промежуточный тубус с анализатором и линзой Бертрана
• Столик круглый, поворотный 360⁰, Ø160 мм (установлен)

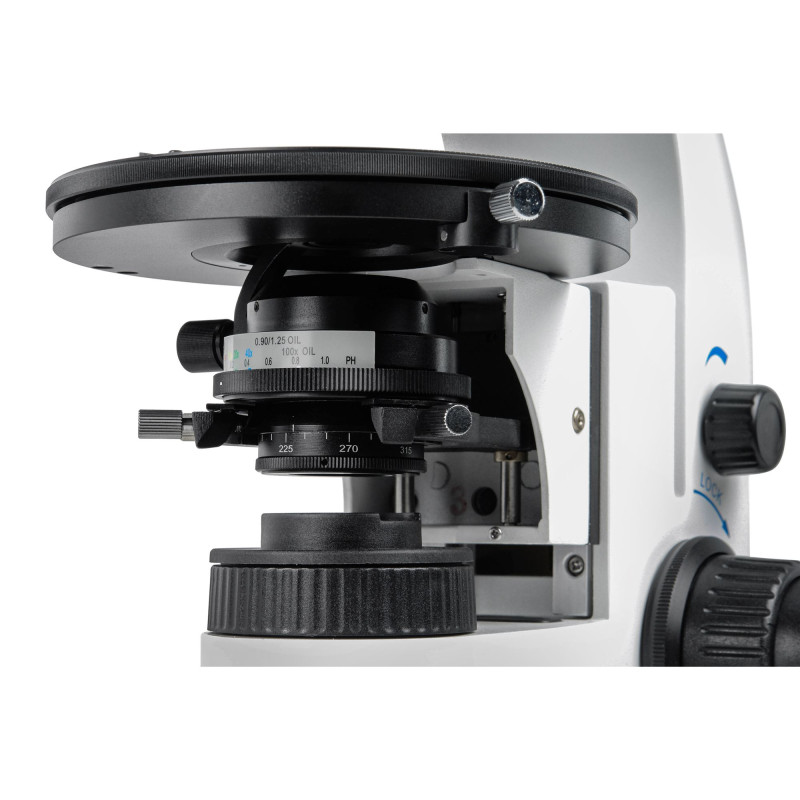

• Конденсор Аббе центрируемый иммерсионный, N.А.=0.9/1.25 со встроенным поворотным 360⁰ поляризатором (установлен)
• Препаратоводитель накладной, X-Y в диапазоне 48-27 мм (установлен)
• Объектив LM PLAN 5x/0.12 ∞/0
• Объектив LM PLAN 10x/0.25 ∞/0
• Объектив LM PLAN 20x/0.4 ∞/0
• Объектив LM PLAN 50x/0.70 ∞/0

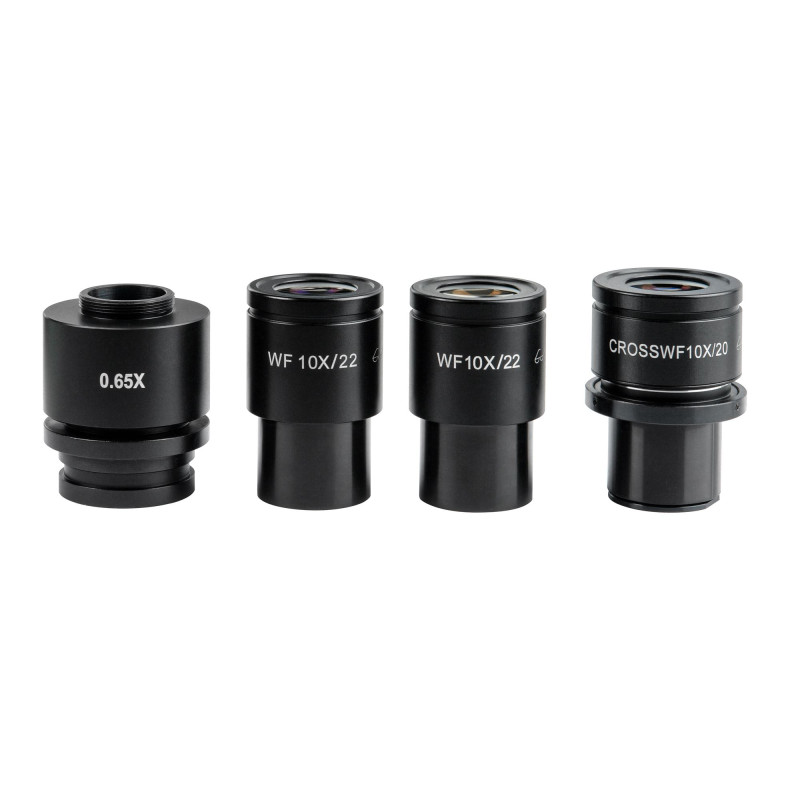

• Окуляр WF 10х/22 с удаленным зрачком - 2 шт
• Окуляр WF 10х/20 Cross с удаленным зрачком, со шкалой

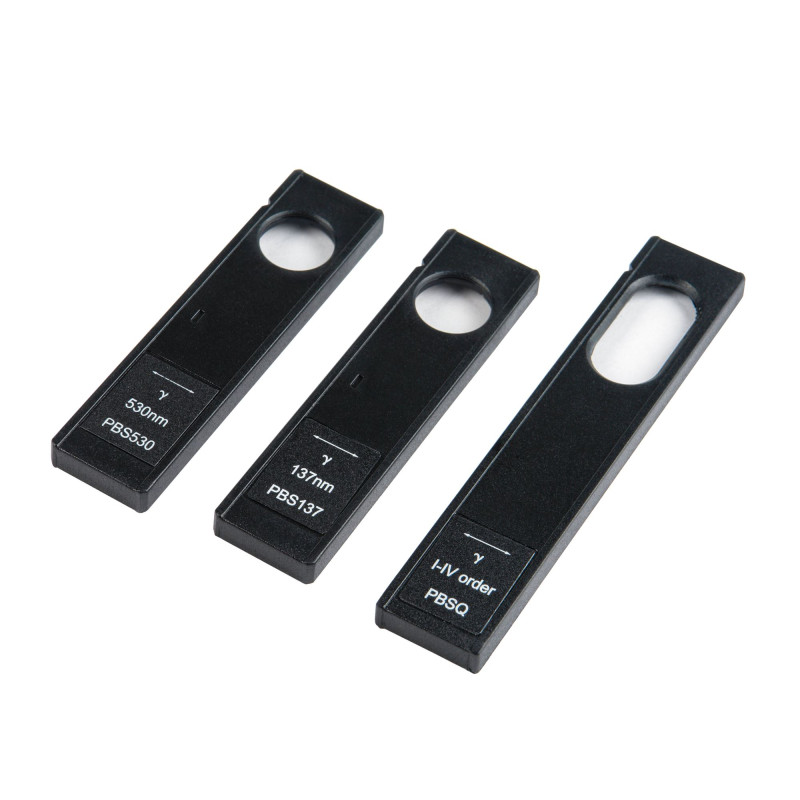

• Слайдер с компенсатором 1/4λ (137nm)
• Слайдер с компенсатором λ (530 nm)
• Слайдер с кварцевым клином 4λ
• Слайдер с поворотным на 360⁰ анализатором
• Светофильтр Ø38 мм, матовый
• Светофильтр Ø38 мм, желтый
• Светофильтр Ø38 мм, синий
• Светофильтр Ø38 мм, зеленый
• Адаптер С-mount 0.65х
• Зажим пружинный - 2 шт
• Сетевой кабель - 2 шт
• Пылезащитный чехол
• Ключ шестигранный 2 мм
• Ключ шестигранный 3 мм
• Отвертка шестигранная 1.5 мм
• Предохранитель запасной (вставка плавкая) 3.15 А / 250 В – 2 шт
• Предохранитель запасной (вставка плавкая) 5 А / 250 В – 2 шт
• Руководство по эксплуатации

• Объектив LM PLAN 100x/0/80 ∞/0
• Объектив SP POL 4x/0.13 ∞/0.17
• Объектив SP POL 10x/0.30 ∞/0.17
• Объектив SP POL 20х/0.45 ∞/0.17
• Объектив SP POL 40x/0.70 ∞/0.17 (подпружиненный)
• Объектив SP POL 60x/0.80 ∞/0.17 (подпружиненный)
• Объектив SP POL 100х/1.25 Oil ∞/0.17 (подпружиненный)
• Окуляр WF 5х/18 с удаленным зрачком - 2 шт
• WF 16х/13 Plan с удаленным зрачком - 2 шт
• Масло иммерсионное
• Видеоокуляр (камера) с ПО
• Адаптер С-mount 0.5х
• Адаптер С-mount 0.25
• Адаптер С-mount 1х
• Адаптер Nikon DSLR
• Калибровочный слайд X-Y
