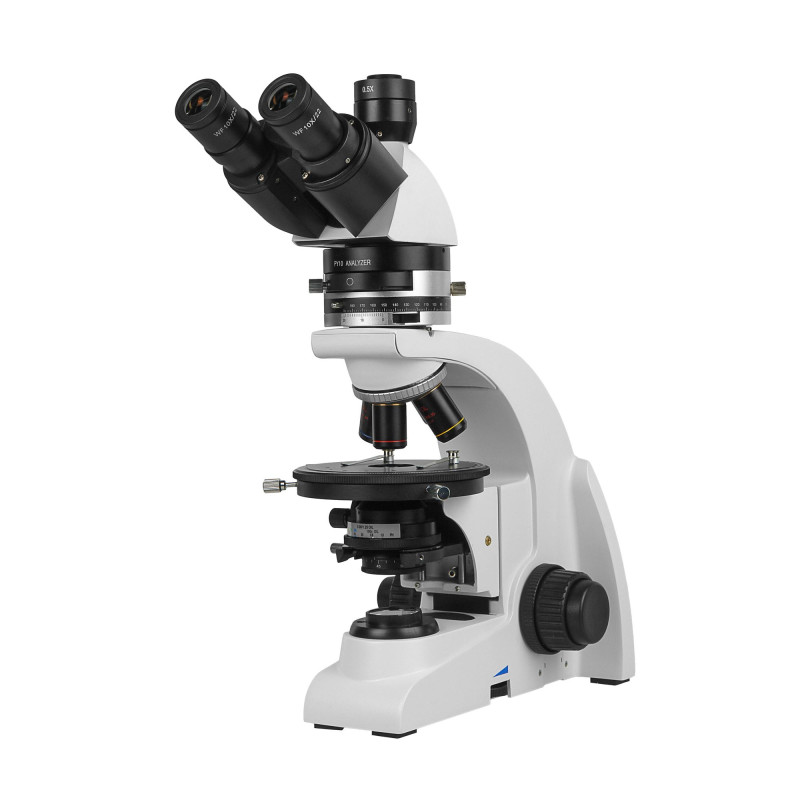

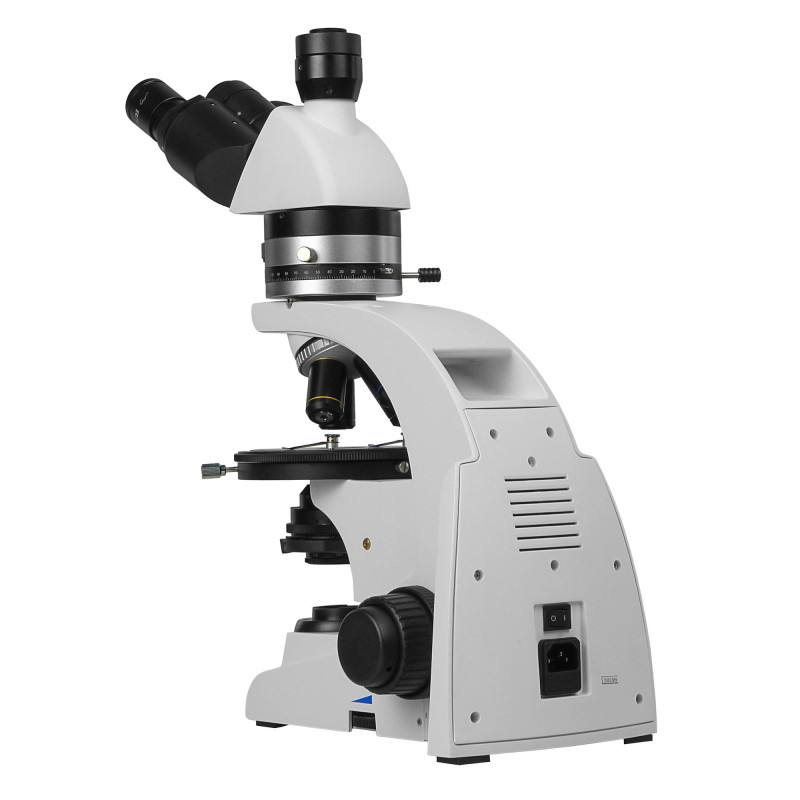

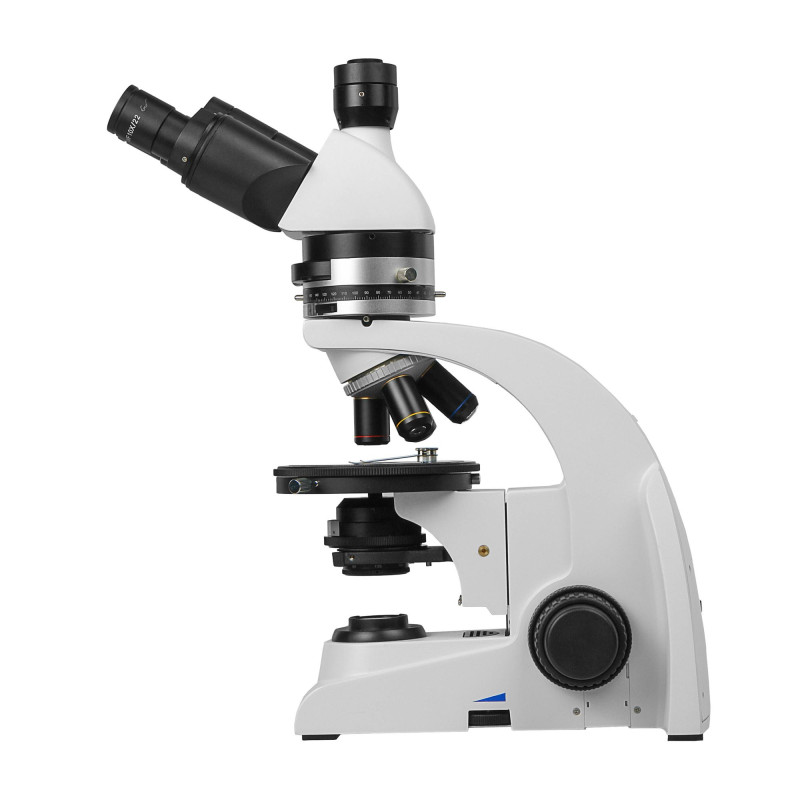

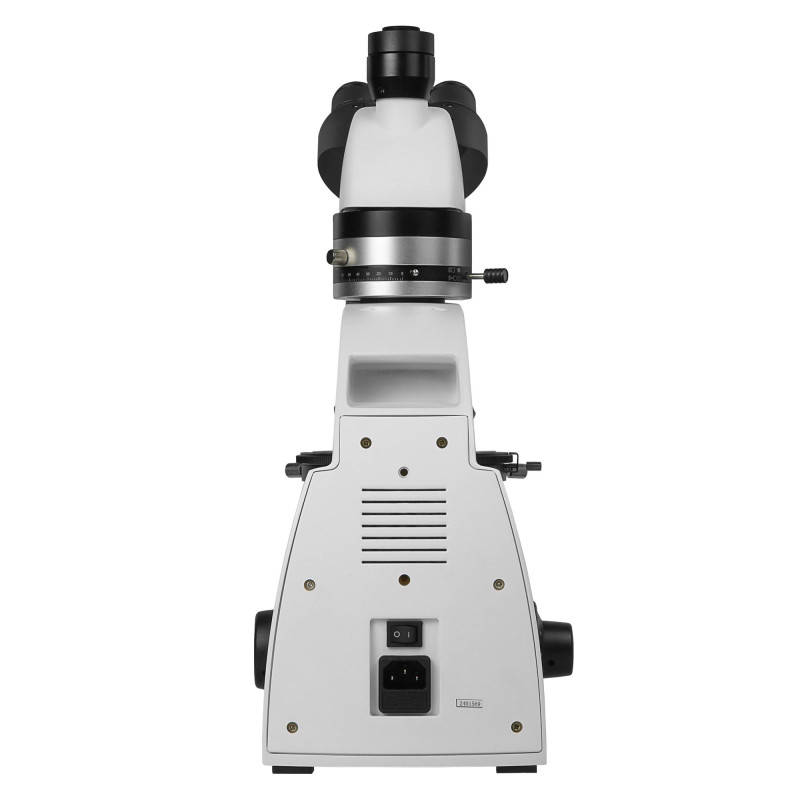

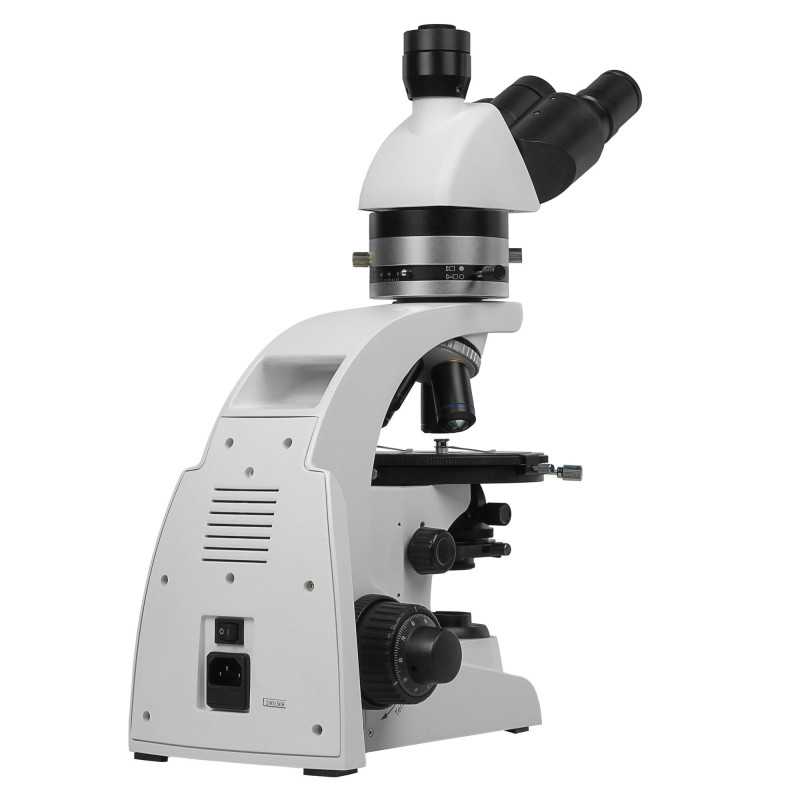

Микроскоп Микромед ПОЛАР 2 LED

Области применения

Микроскоп Микромед ПОЛАР 2 LED применяется для исследований в минералогии, кристаллографии, криминалистике, биологии и других областях, где важно проводить исследования в проходящем поляризованном свете и исследовать двойное лучепреломление различных образцов. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, исследования остаточных напряжений материалов и примесей в растворах.

Оптика микроскопа

Микроскоп построен по оптической схеме «бесконечность», в базовый комплект входят специальные исправленные объективы для исследований как с поляризованным, так и с обычным светом. Микроскоп позволяет наблюдать и записывать изображения с минимальными оптическими искажениями и высокой резкостью по всему полю. Антигрибковое покрытие оптики позволяет без ограничений применять микроскоп в биологических лабораториях.

В базовую комплектацию микроскопа входят четыре объектива: POL 4x/0.13, POL 10x/0.30, POL 40x/0.70 и POL 60x/0.80. По дополнительному заказу микроскоп может быть укомплектован металлографическими объективами с увеличенным рабочим расстоянием LM PLAN 5x/0.12, LM PLAN 10x/0.25, LM PLAN 20x/0.40, LM PLAN 50x/0.70, LM PLAN 80x/0.80 и LM PLAN 100x/0.80 Dry. Увеличение микроскопа в стандартной комплектации 40х-600х, при использовании дополнительно приобретаемых окуляров и объективов – 20х-1600х.

Модульная конструкция

Штатив микроскопа является унифицированной платформой для основных частей микроскопа – визуальных насадок, револьверных устройств, конденсоров. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана и оптические компенсаторы, установленные в промежуточном тубусе.

Окулярная камера

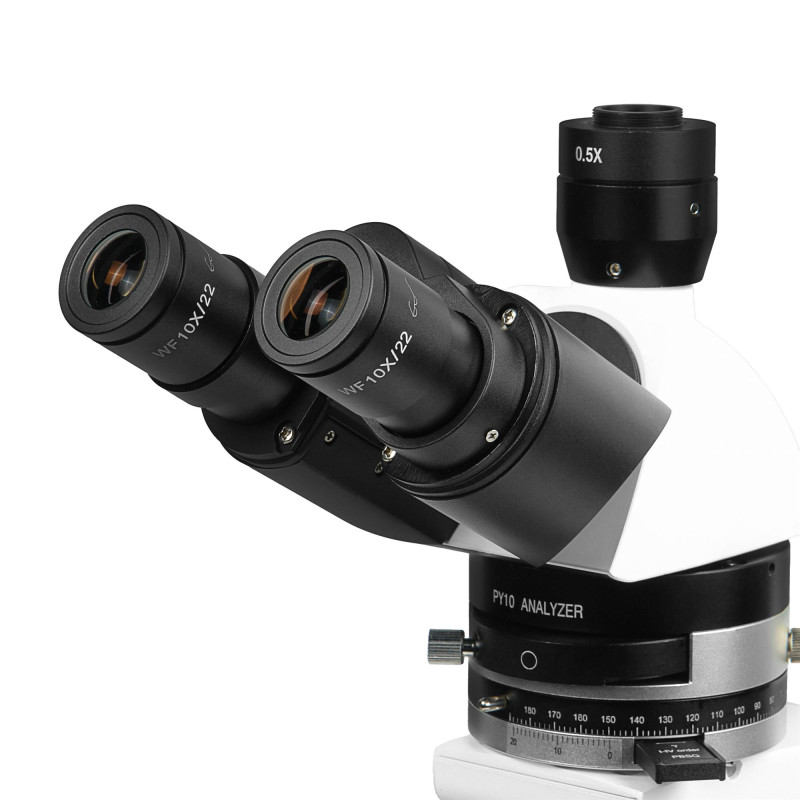

Тринокулярная конструкция визуальной насадки микроскопа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с увеличением 0.5х, что позволяет полноценно применять камеры с сенсорами высокого разрешения и размером до 1/2 дюйма. Адаптер имеет посадочный стандарт C-mount, благодаря чему возможно применение разнообразных камер. Окулярная камера и ПО в комплект микроскопа не входят и приобретается отдельно. Выбрать и приобрести окулярную камеру можно как в нашем интернет-магазине, так и у наших официальных дилеров. Конструкция визуальной насадки обеспечивает постоянное визирование в окуляры параллельно с выводом данных.

Осветитель проходящего света

В микроскопе применена схема освещения с конденсором Аббе, позволяющая создавать яркое и равномерное освещение исследуемого образца и получать изображения высокого контраста и разрешения. В нее входит центрируемый конденсор с апертурной диафрагмой и коллектор со светодиодом дневного спектра 3 Вт. При работе с объективами малых увеличений фронтальная линза конденсора выводится из хода лучей, для этого она размещена на поворотном кронштейне.

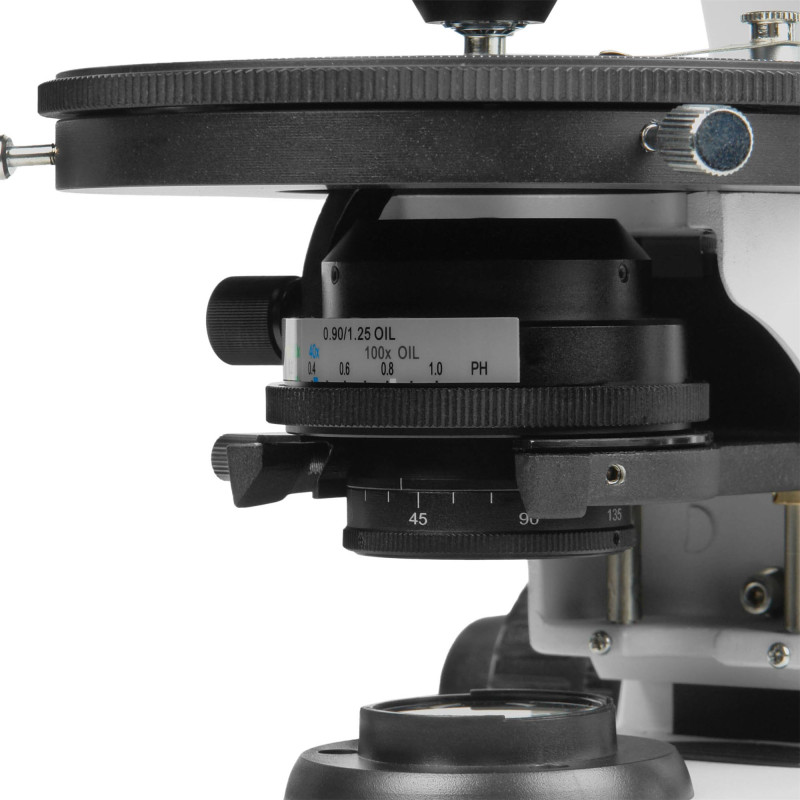

В базовый комплект входит иммерсионный конденсор Аббе светлого поля с числовой апертурой при работе с масляной иммерсией N.A.=1.25. При работе в сухой системе N.A.=0.90. Для настройки освещения конденсор имеет подвижку по оптической оси 21 мм. Для удобства регулировки апертурной диафрагмы, конденсор имеет шкалу со значениями увеличений и апертур используемых объективов.

Поляризованный свет

Устройство проходящего света предназначено для работы как с обычным светом, так и поляризованным. Для работы с поляризацией используется поляризатор, встроенный в конденсор. Оправа поляризатора имеет поворотную на 360⁰ конструкцию. Благодаря этому исследования можно поводить не только простым методом при скрещенном и параллельном поляризаторе и анализаторе, но и поворачивать собственно плоскость поляризации. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию и при работе в обычном свете выводится из хода лучей.

Дополнительные устройства

Благодаря оптической схеме «бесконечность» в микроскопе могут быть применены дополнительные оптические устройства. В комплект поставки микроскопа входит промежуточный тубус, расширяющий возможности микроскопа. В промежуточный тубус встроена линза Бертрана с механизмом фокусировки. Это устройство применяется при исследованиях в сходящихся лучах - коноскопических исследованиях. Наиболее часто этот метод используется при изучении оптических свойств кристаллов за счет наблюдения интерференционных фигур исследуемых объектов в задней фокальной плоскости объектива. В промежуточном тубусе установлен вдвижной анализатор с механизмом поворота на 180⁰.

При работе в обычном свете анализатор выдвигается из хода лучей. Для исследования в поляризованном свете объектов со слабым двойным лучепреломлением применяются оптические компенсаторы. В комплект поставки микроскопа входят компенсаторы 1/4λ, λ и кварцевый клин 4λ. Компенсаторы имеют формат слайдеров и устанавливаются в промежуточный тубус в предназначенный для них слот.

Фокусировка

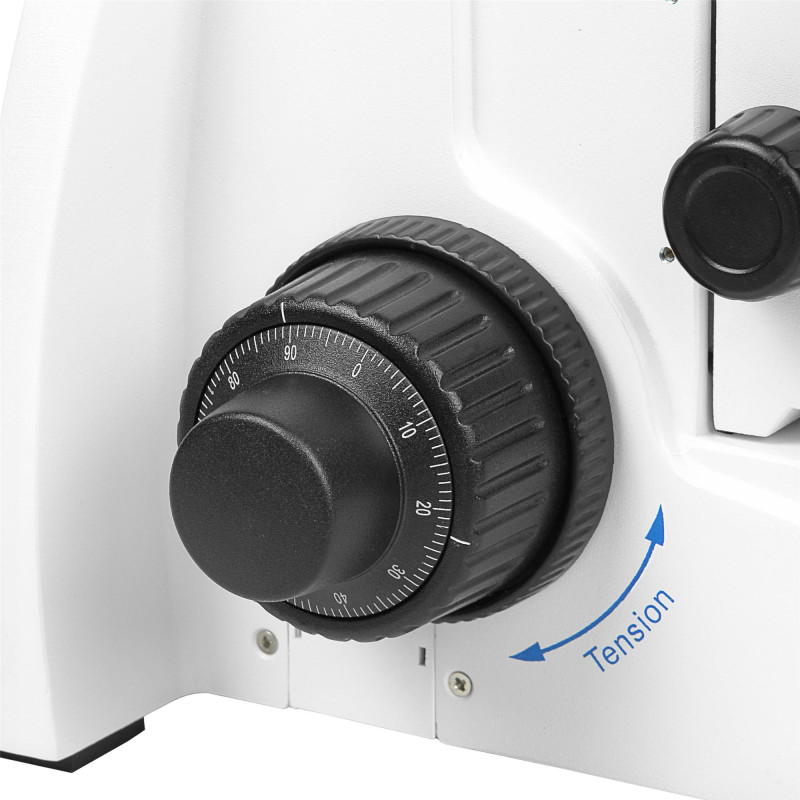

Фокусировка микроскопа производится перемещением предметного столика по высоте с помощью демпфированного зубчато-реечного механизма с коаксиальной системой грубой и тонкой фокусировки. Механизм размещен в штативе микроскопа. Рукоятка тонкой фокусировки имеет шкалу с ценой деления 0,001 мм и за один оборот перемещает предметный столик на 0,1 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Ход механизма фокусировки составляет 15 мм. Конструкция механизма гарантирует точное движение предметного столика без люфтов, высокую точность фокусировки и повторяемость заданных величин перемещения всех механизмов.

Предметный столик

Предметный столик микроскопа – круглый, диаметром 140 мм, с вращением на 360⁰. Столик оснащен круговой шкалой с ценой деления 1⁰ и нониусом. Для работы с поляризацией столик допускает центрировку в пределах ±3 мм. В комплекте идут пружинные зажимы для образцов, устанавливаемые в отверстия на столике.

Особенности:

• Увеличение от 40х до 600х, с дополнительной оптикой от 20х до 1600х.
• Исследования в проходящем поляризованном и обычном свете.
• Поворотный на 360⁰ поляризатор и анализатор с вращением на 180⁰.
• Иммерсионный конденсор Аббе.
• Набор оптических компенсаторов в стандартной комплектации микроскопа.
• Фокусируемая линза Бертрана для коноскопических исследований.
• Вращающийся предметный столик с центрировкой.
• Визуальная насадка с каналом визуализации и адаптером С-mount.
• Прецизионная точность фокусировки.

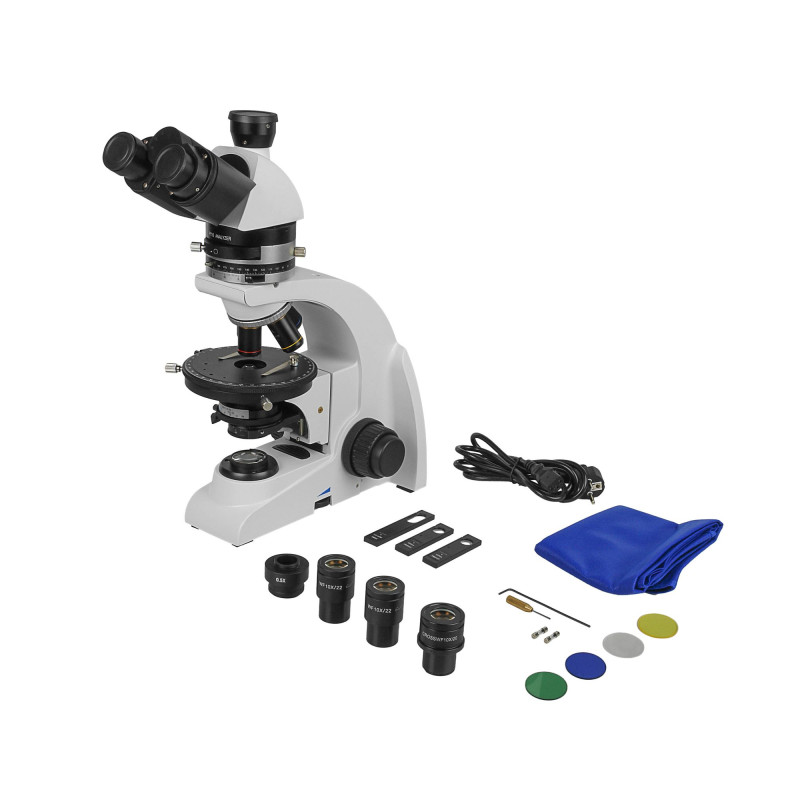

Комплектация

• Револьвер на 4 позиции объективов (установлен)
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰
• Промежуточный тубус с анализатором и линзой Бертрана
• Столик круглый, поворотный 360⁰, Ø140 мм (установлен)
• Конденсор Аббе центрируемый, иммерсионный, N.А. = 0.9/1.25 со встроенным поворотным на 360⁰ поляризатором (установлен)
• Объектив SP POL 4x/0.13 ∞/0.17
• Объектив SP POL 10x/0.30 ∞/0.17
• Объектив SP POL 40x/0.70 ∞/0.17 (подпружиненный)
• Объектив SP POL 60x/0.80 ∞/0.17 (подпружиненный)
• Окуляр WF 10х/20 с удаленным зрачком - 2 шт
• Окуляр WF 10х/20 CROSS с удаленным зрачком, со шкалой
• Слайдер с компенсатором 1/4λ (137nm)
• Слайдер с компенсатором λ (530 nm)
• Слайдер с кварцевым клином 4λ
• Адаптер С-mount 0.5х
• Набор светофильтров Ø36 мм (желтый, голубой, зеленый, матовый)
• Кабель питания
• Пылезащитный чехол
• Ключ шестигранный
• Прежинный зажим для препарата - 2 шт
• Предохранитель запасной (вставка плавкая) 3.15А/250В - 2 шт
• Руководство по эксплуатации

• Объектив SP POL 100х/1.25 OIL ∞/0.17 (подпружиненный)
• Металлографический объектив LM PLAN 5x/0.12 ∞/0
• Металлографический объектив LM PLAN 10x/0.25 ∞/0
• Металлографический объектив LM PLAN 20x/0.40 ∞/0
• Металлографический объектив LM PLAN 50x/0.70 ∞/0
• Металлографический объектив LMPLAN 80x/0.80 ∞/0
• Металлографический объектив LM PLAN 100x/0.80 ∞/0 (сухой）
• Окуляр WF 5х/18 с удаленным зрачком - 2 шт
• WF 16х/13 Plan с удаленным зрачком - 2 шт
• Масло иммерсионное
• Видеоокуляр (камера) с ПО
• Адаптер С-mount 0.25
• Адаптер С-mount 0.65
• Адаптер С-mount 1х
• Адаптер Nikon DSLR
• Калибровочный слайд X-Y
