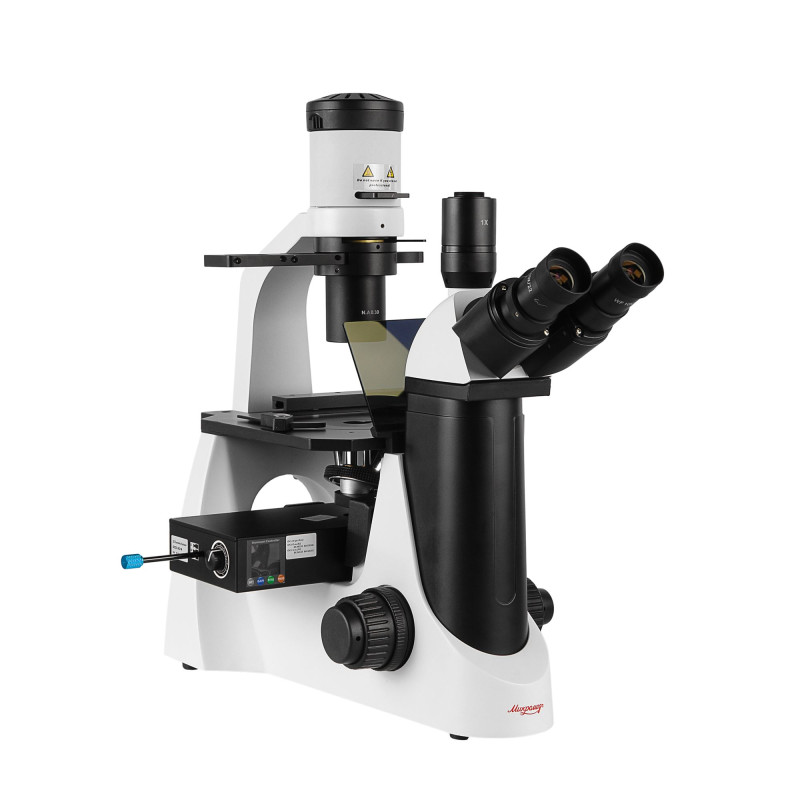

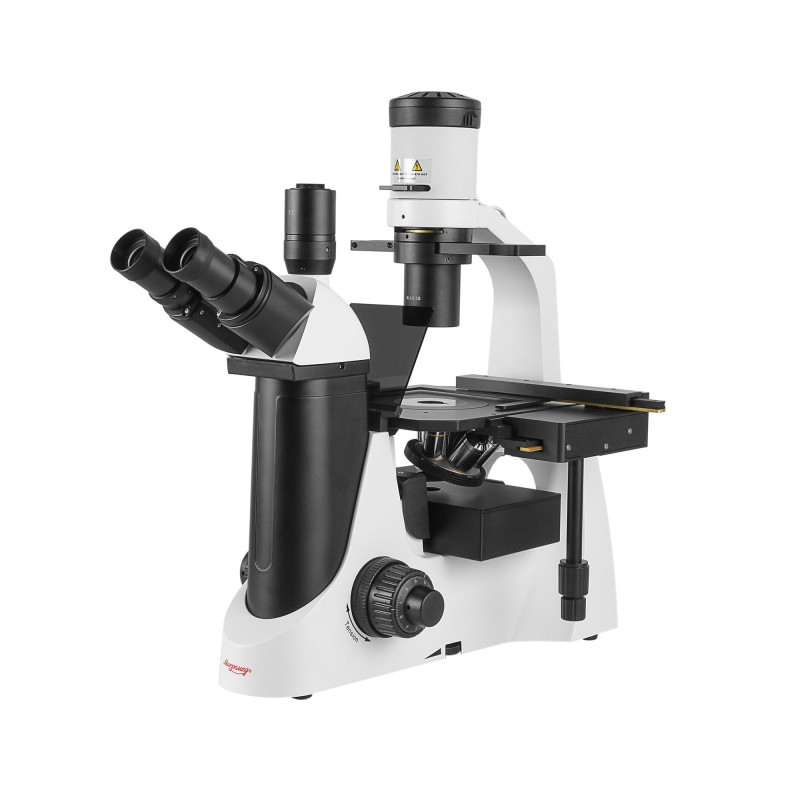

Микроскоп Микромед И-1 ЛЮМ LED

Области применения

Микроскоп Микромед И-1 ЛЮМ LED применяется для исследования объектов в обыкновенном свете, в свете видимой люминесценции и методом фазового контраста. Это делает его универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной практике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций и в службах ветеринарного и санитарно-эпидемиологического контроля. Инвертированный штатив и биологические объективы с большим рабочим расстоянием позволяют исследовать жидкие препараты в лабораторной посуде – кюветах и чашках Петри.

Оптика микроскопа

Микроскоп построен по оптической схеме «бесконечность» и включает оптическую головку с окулярными тубусами и каналом визуализации, объективы и конденсорный осветитель проходящего света, предназначенный как для работы методом светлого поля, так и методом фазового контраста. Также в оптическую систему входит светодиодный модуль осветителя отраженного света с блоками люминесцентных фильтров.

В базовый комплект микроскопа входят биологические объективы c коррекцией на бесконечность LWD Plan 10x/0.25, LWD Plan 20x/0.40 и LWD Plan 40x/0.60. Для исследований методом фазового контраста микроскоп укомплектован фазовыми объективами LWD Plan PH 10x/0.25P, LWD Plan PH 20x/0.40P и LWD Plan PH 40x/0.60P. По дополнительному заказу для микроскопа доступны объективы LWD Plan 4х/0.10, LWD Plan 60х/0.70.

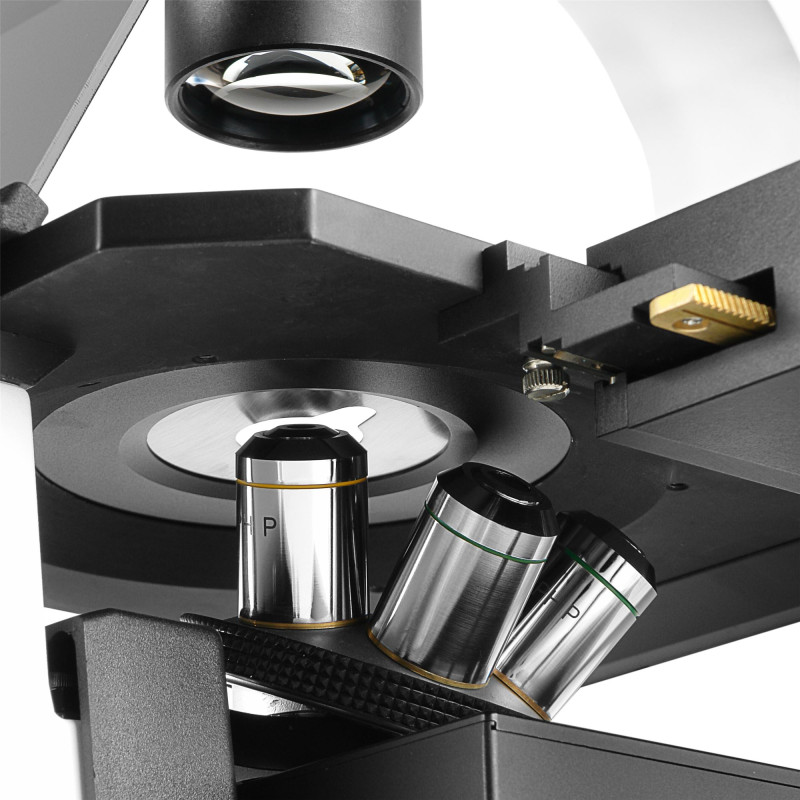

Объективы имеют увеличенное рабочее расстояние и допускают исследования в лабораторной посуде с толщиной дна до 1,1 мм. На оптические детали нанесено многослойное антирефлексное и антигрибковое покрытие позволяющее без ограничений использовать микроскоп в биологических лабораториях. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов.

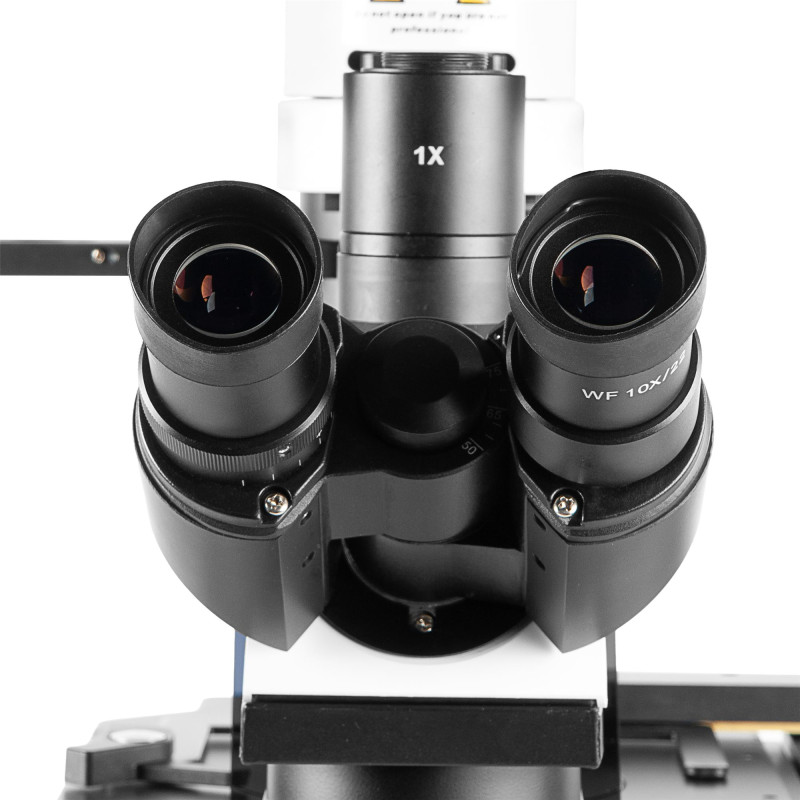

Визуальная насадка

Тринокулярная визуальная насадка снабжена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Благодаря конструкции Зидентопфа насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм разворотом окулярных тубусов без потери точной фокусировки.

Канал визуализации

Тринокулярная визуальная насадка микроскопа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Благодаря конструкции с распределением света 20:80 возможны визуальные наблюдения через оптические окуляры с одновременным использованием цифрового канала без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount.

Фазовый контраст

Микроскоп оснащен осветителем проходящего света на галогенной лампе 30Вт / 6В снабженного конденсором с N.A.=0.30 с апертурной диафрагмой и слотом для цветных светофильтров. Для питания осветителя предназначено стабилизированная схема постоянного тока 6В, встроенная в основание микроскопа. Рабочее расстояние конденсора составляет 72 мм, что способствует исследованиям объектов в лабораторной посуде.

С осветителем можно работать как в светлом поле, так и по методу фазового контраста, позволяющему исследовать малоконтрастные биологические объекты, плохо визуализируемые в светлом поле. Для выбора метода исследований используется слайдер с отверстиями – для фазового контраста устанавливается отверстие с кольцевой диафрагмой, соответствующей увеличению применяемого объектива, для светлого поля предназначено свободное отверстие. Фазовые диафрагмы рассчитаны на все комплектные объективы с увеличением 10х, 20х и 40х и снабжены устройствами центрировки для юстировки фазовых колец.

Люминесцентные исследования

Осветительный модуль микроскопа позволяет проводить исследования в свете видимой люминесценции в двух спектральных областях с помощью схемы прямого освещения предмета через объектив. Модуль имеет два люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

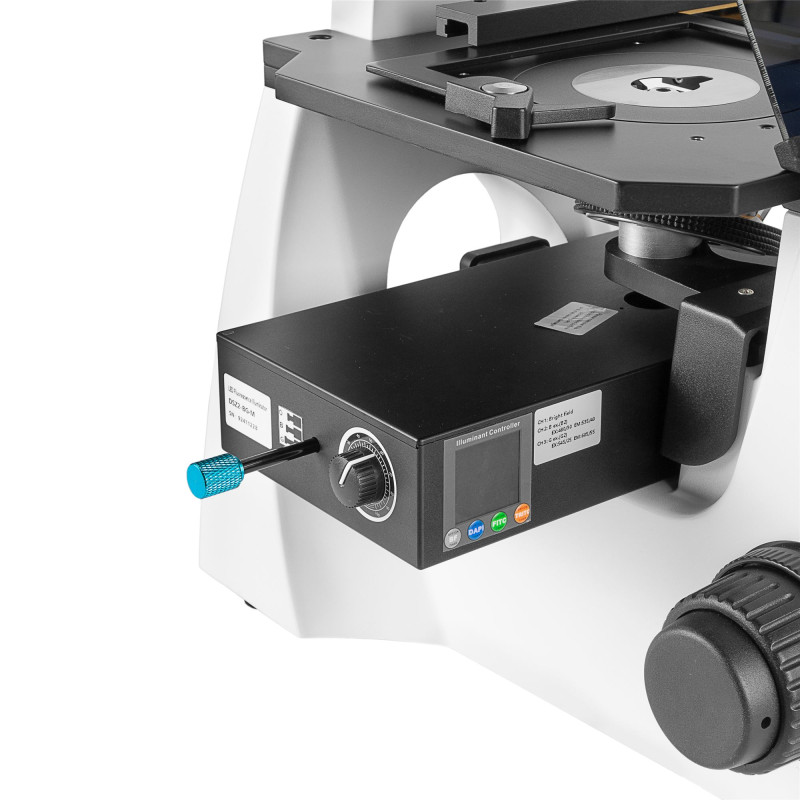

Установка необходимого спектрального диапазона осуществляется регулятором с подвижным штоком. Регулятор имеет три положения – «0», «B» и «G», соответствующие свободному отверстию, синему и зеленому цвету возбуждения.

В качестве источника света применен мощный композитный светодиод, создающий концентрированный свет высокой интенсивности. Срок службы светодиода более 30000 часов. В отличие от широко распространенных ртутных ламп, светодиод не требует предварительного прогрева для выхода на режим и в процессе работы нагревается незначительно. Встроенная система охлаждения с вентилятором эффективно уменьшают дрейф люминесценции.

Для науки и здравоохранения

Люминесцентные исследования могут проводиться как при свете собственной люминесценции объекта, так и при свете вторичной люминесценции с использованием красителей – флюорохромов. Исследования осуществляются в одной из двух наиболее востребованных в биологии спектральных областей возбуждения люминесценции:

Спектральные области, выделяемые фильтрами B и G, позволяют исследовать препараты окрашенные наиболее распространенными флюорохромами FITC и TRITC, что позволяет использовать микроскоп практически во всех направлениях биологии, бактериологии и микробиологии. С его помощью могут быть обнаружены возбудители различных заболеваний, может проводиться диагностика раковых заболеваний, определение белка в тканях и многое другое.

Фокусировка

Фокусировка микроскопа осуществляется перемещением по оптической оси револьверного устройства с объективами. Механизмом фокусировки расположен в штативе и имеет коаксиальную конструкцию с рукоятками грубой, тонкой фокусировки и регулятором усилия хода. Диапазон перемещения револьвера составляет 20 мм. Цена деления тонкой фокусировки – 1 мкм. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.

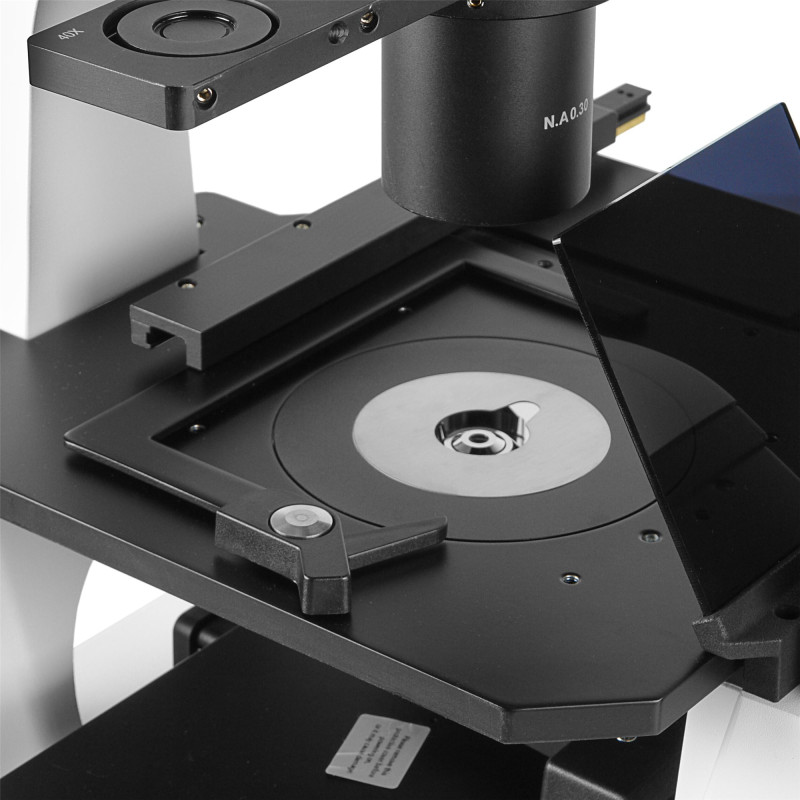

Предметный столик

Микроскоп имеет инвертированное строение и оборудован неподвижным предметным столиком увеличенного размера 200х235 мм. Панель столика изготовлена из твердого алюминиевого сплава толщиной 10 мм и предназначена для размещения крупных объектов массой до 5 кг. В комплекте микроскопа металлические предметные вставки – круглая Ø110 и прямоугольная 128х86 мм. Столик комплектуется съемным механическим препаратоводителем обеспечивающим перемещение объекта в направлениях X и Y в диапазоне 120-80 мм. Перемещение осуществляется зубчато-реечными приводами с управлением коаксиальными рукоятками.

Особенности:

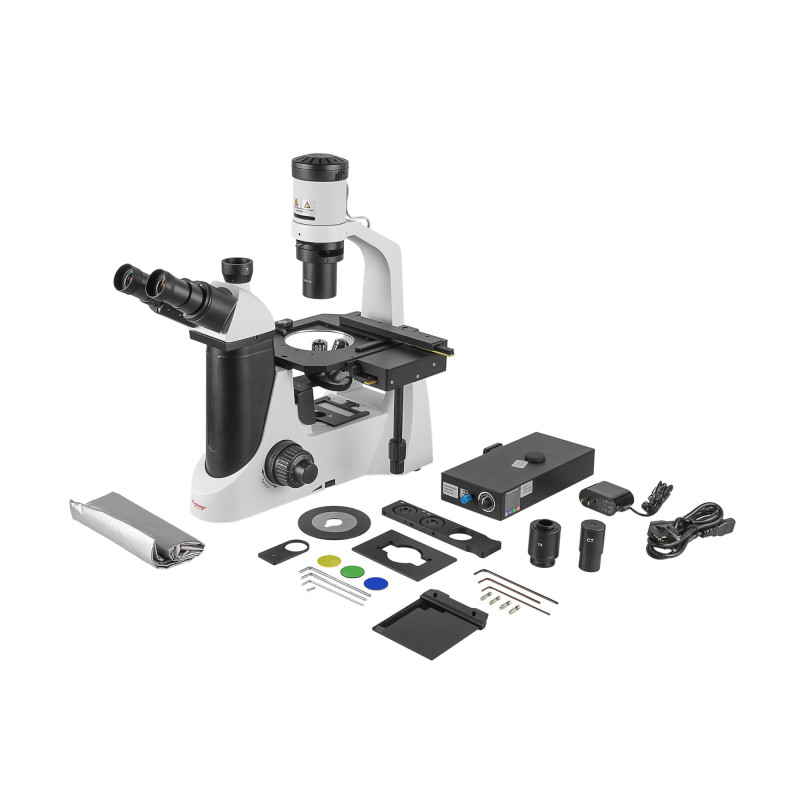

Комплектация

• Револьвер на 5 объективов (установлен)
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 20:80
• Препаратоводитель механический с коаксиальным механизмом перемещения X-Y
• Модуль люминецентный c синим и зеленым фильтрами возбуждения, встроенным светодиодным осветителем и защитным УФ-экраном
• Осветитель светлого поля с конденсором N.А.=0.30 со слотами для PH слайдера и светофильтров (установлен)
• Объектив LWD Plan 10х/0.25 ∞/1.1
• Объектив LWD Plan 20х/0.40 ∞/1.1
• Объектив LWD Plan 40х/0.60 ∞/1.1
• Объектив LWD Plan РН 10х/0.25 Р ∞/1.1
• Объектив LWD Plan РН 20х/0.40 Р ∞/1.1
• Объектив LWD Plan РН 40х/0.60 Р ∞/1.1
• Окуляр WF 10х/22 мм – 2 шт
• Наглазники на окуляры – 2 шт
• Слайдер фазового контраста 10х/20х/40х
• Цетрировочный окуляр СТ
• Держатель цветных светофильтров
• Набор светофильтров Ø34 мм (голубой, зеленый, желтый)
• УФ экран защитный
• Предметная вставка круглая Ø110 мм
• Предметная вставка прямоугольная 128х86 мм
• Адаптер С-mount 1х
• Лампа галогенная 30Вт / 6В, цоколь G4 (установлена)
• Ключ шестигранный 2 мм
• Ключ шестигранный 2,5 мм
• Ключ шестигранный 3 мм
• Ключ шестигранный 1,5 мм, удлиненный
• Ключ шестигранный 2 мм, удлиненный
• Ключ шестигранный 2,5 мм, удлиненный
• Винты крепления УФ-экрана – 2 шт (предустановлены)
• Винты крепления модуля люминесценции – 2 шт (предустановлены)
• Предохранитель запасной 5А / 250В – 2 шт
• Предохранитель запасной 3,15А / 250В – 2 шт
• Кабель питания
• Адаптер сетевой 12В / 2А с кабелем
• Чехол пылезащитный
• Руководство по эксплуатации

• Объектив LWD Plan 4х/0.10 ∞/1.1
• Объектив LWD Plan 60х/0.70 ∞/1.1
• Окуляр WF 16х/13 мм Plan – 2 шт
• Окуляр WF 5х/18 мм – 2 шт
• Адаптер С-mount 0.25х
• Адаптер С-mount 0.5х
• Адаптер С-mount 0.65х
• Адаптер для зеркальной камеры Nikon
• LCD монитор USB 2.0
• Калибровочный слайд X-Y
