Вспомогательный микроскоп СТ (23.2 мм)

Назначение

Вспомогательный микроскоп СТ-1 применяется в микроскопии при работе с фазово-контрастным микроскопом или дополнительным устройством фазового контраста. Назначение вспомогательного микроскопа заключается в визуальном контроле за настройкой точного взаимного расположения фазовых колец конденсора и объектива - без точной их настройки получить контрастное, хорошо визуализируемое изображение объекта невозможно. Устройство применяется как при позитивном, так и при негативном фазовом контрасте и является неотъемлемой частью оборудования для исследований методом фазового контраста.

Совместимость

Вспомогательный микроскоп СТ-1 предназначен для установки в окулярный тубус микроскопа
вместо обычного окуляра и применяется совместно с конденсором фазового контраста.
Совместим с любыми микроскопами, имеющими окулярный тубус с внутренним диаметром
23.2 мм и подходящим по своим характеристикам для работы с фазовым контрастом.

Устройство

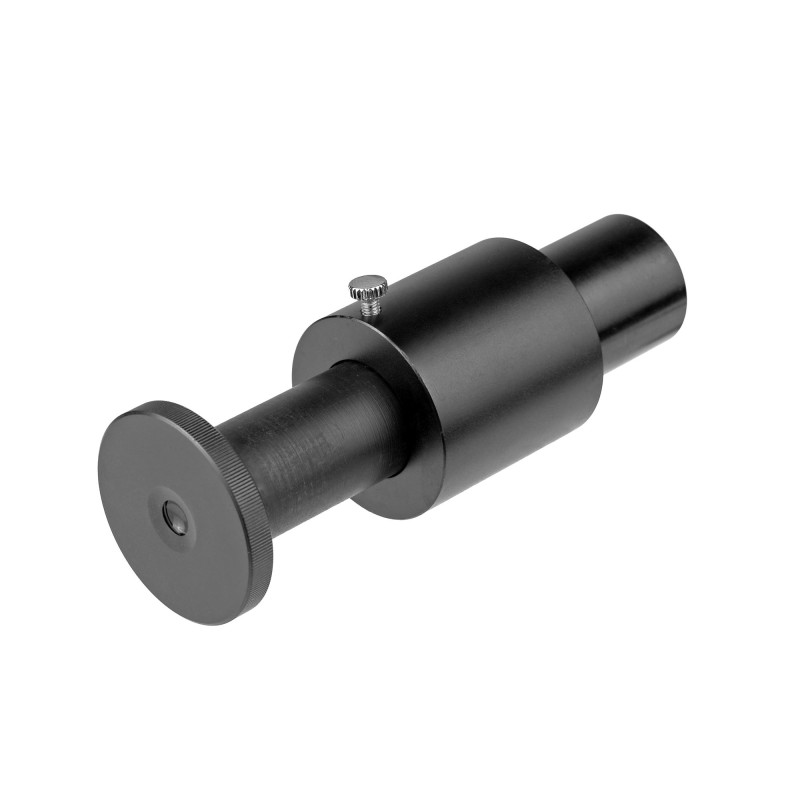

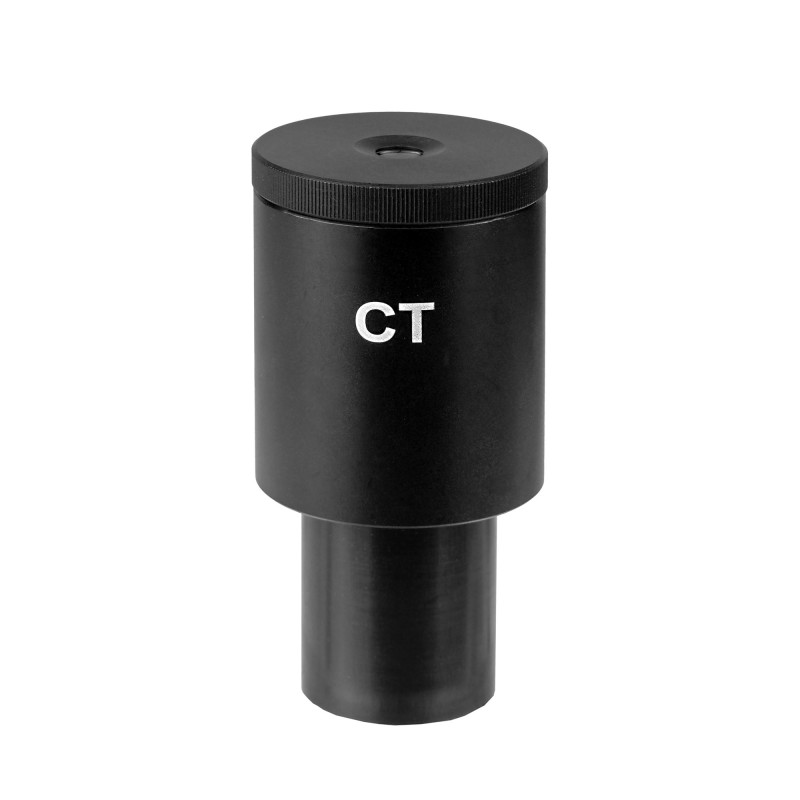

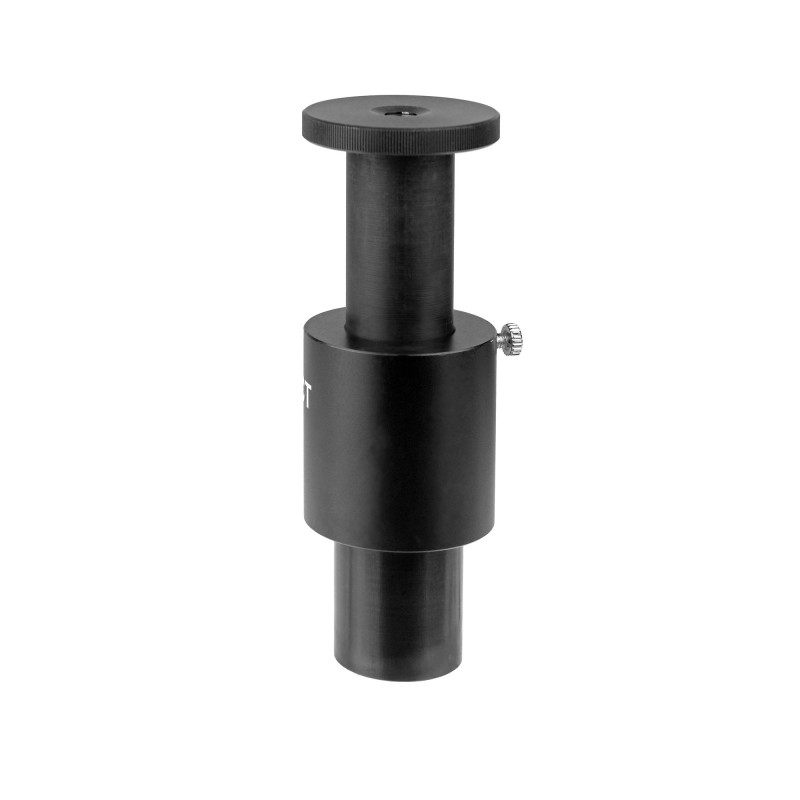

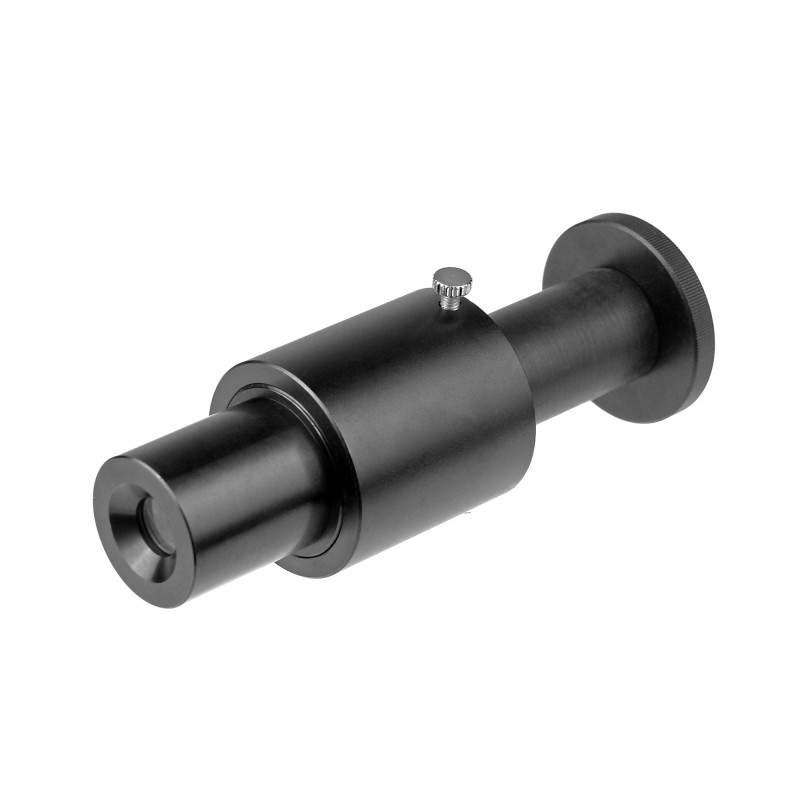

Состоит из корпуса с установленным в него объективом и окуляра в фокусируемой оправе. Для фиксации положения окуляра после его фокусировки служит винт с рифленой головкой.

Использование

В окуляр вспомогательного микроскопа необходимо наблюдать за изображениями кольца фазовой пластинки объектива и фазовой диафрагмы фазового конденсора при их настройке.
При точной центрировке колец и настройке их расположения по оптической оси достигается максимальная резкость и оптимальный контраст наблюдаемого изображения.

Полную версию инструкции по эксплуатации вспомогательного микроскопа СТ (23.2 мм) в формате PDF на русском языке можно скачать здесь.

Комплектация

• Окуляр (установлен)
• Фиксирующий винт (установлен)
• Упаковка
